Katalog Čerpací technika ČERPACÍ TECHNIKA Ponorná čerpadla a ponorné motory… PONORNÁ 10" ČERPADLA
PONORNÁ 10" ČERPADLA

PONORNÁ 10" ČERPADLA

DAB.SMC10 200, DAB.SMC10 320

Vícestupňová ponorná čerpadla pro studny 10" nebo větší. Tato čerpadla lze použít v široké škále aplikací, například v hospodářské a průmyslové oblasti a pro požární nebo zavlažovací systémy. Konstrukční vlastnosti čerpadla: těleso čerpadla z litiny a oběžná kola z nerezové oceli AISI 304. Čerpadlo je vybaveno zpětným ventilem s nízkou ztrátovou zátěží.
Spojení se 6" ,8" nebo 10" motory v závislosti na požadovaném výkonu hydrauliky:

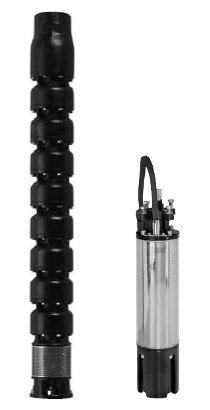

6GF/6GX: 6" ponorný motor
TR6: 6" převinutelný ponorný motor

Provozní rozsah: až 400 m3/h s výtlakem do 453 m
Čerpaná kapalina: čistá bez pevných nebo abrazivních látek, chemicky neutrální, bez krystalizace, vlastnostmi blízká vodě
Počet startů: v závislosti na typu motoru
Maximální povolené množství písku: 40 g/m3
Okolní teplota: 30 C
Horizontální nebo vertikální instalace

Propojení s motory 6", 8" nebo 10" v závislosti na požadovaném hydraulickém výkonu a dostupném standardním nebo nerezovém provedení:
6GF: uzavřený 6" ponorný motor
TR6: převinutelný 6" ponorný motor

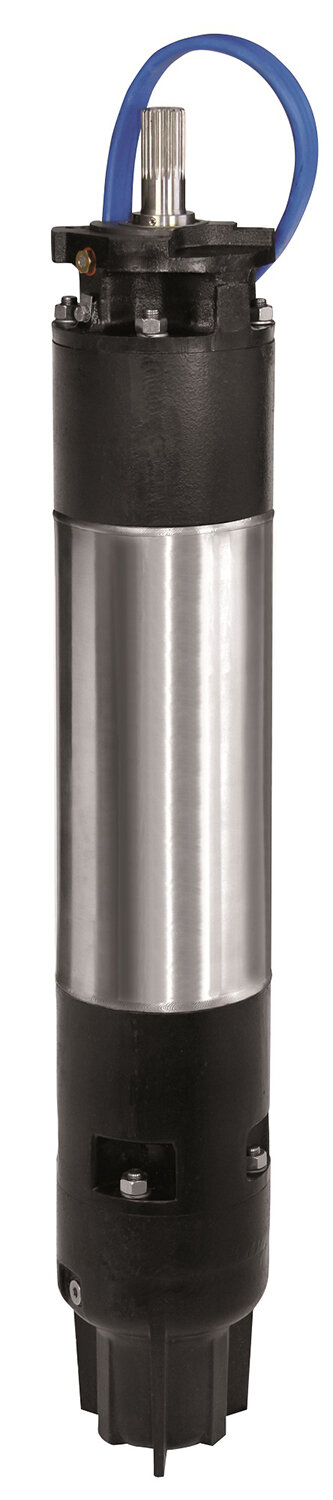

TR8: převinutelný 8" ponorný motor

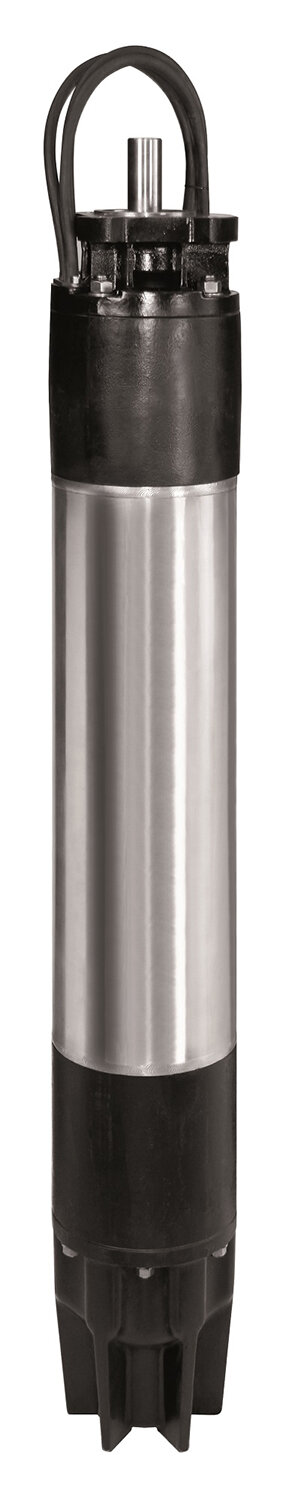

TR10: převinutelný 10" ponorný motor



Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60177475 DAB.SMC10 200 SMC10 200/1M ponorné 10" čerpadlo - 11,0kW - hydraulická část 22-P 1 ks 134 154,08 Kč
60177476 DAB.SMC10 200 SMC10 200/1L ponorné 10" čerpadlo - 15,0kW - hydraulická část 22-P 1 ks 134 154,08 Kč
60177477 DAB.SMC10 200 SMC10 200/1H ponorné 10" čerpadlo - 15,0kW - hydraulická část 22-P 1 ks 134 154,08 Kč
60177478 DAB.SMC10 200 SMC10 200/1G ponorné 10" čerpadlo - 18,5kW - hydraulická část 22-P 1 ks 134 154,08 Kč
60177479 DAB.SMC10 200 SMC10 200/1C ponorné 10" čerpadlo - 18,5kW - hydraulická část 22-P 1 ks 134 154,08 Kč
60177480 DAB.SMC10 200 SMC10 200/1A ponorné 10" čerpadlo - 22,0kW - hydraulická část 22-P 1 ks 134 154,08 Kč
60177481 DAB.SMC10 200 SMC10 200/2M ponorné 10" čerpadlo - 22,0kW - hydraulická část 22-P 1 ks 171 913,27 Kč
60177482 DAB.SMC10 200 SMC10 200/2L ponorné 10" čerpadlo - 30,0kW - hydraulická část 22-P 1 ks 171 913,27 Kč
60177483 DAB.SMC10 200 SMC10 200/2H ponorné 10" čerpadlo - 30,0kW - hydraulická část 22-P 1 ks 171 913,27 Kč
60177484 DAB.SMC10 200 SMC10 200/2G ponorné 10" čerpadlo - 37,0kW - hydraulická část 22-P 1 ks 171 913,27 Kč
60177485 DAB.SMC10 200 SMC10 200/2E ponorné 10" čerpadlo - 37,0kW - hydraulická část 22-P 1 ks 171 913,27 Kč
60177486 DAB.SMC10 200 SMC10 200/2B ponorné 10" čerpadlo - 45,0kW - hydraulická část 22-P 1 ks 171 913,27 Kč
60177487 DAB.SMC10 200 SMC10 200/3H ponorné 10" čerpadlo - 45,0kW - hydraulická část 22-P 1 ks 209 809,18 Kč
60177488 DAB.SMC10 200 SMC10 200/3G ponorné 10" čerpadlo - 55,0kW - hydraulická část 22-P 1 ks 209 809,18 Kč
60177489 DAB.SMC10 200 SMC10 200/3E ponorné 10" čerpadlo - 55,0kW - hydraulická část 22-P 1 ks 209 809,18 Kč
60177490 DAB.SMC10 200 SMC10 200/3B ponorné 10" čerpadlo - 63,0kW - hydraulická část 22-P 1 ks 209 809,18 Kč
60177491 DAB.SMC10 200 SMC10 200/4G ponorné 10" čerpadlo - 75,0kW - hydraulická část 22-P 1 ks 247 727,55 Kč
60177492 DAB.SMC10 200 SMC10 200/4D ponorné 10" čerpadlo - 75,0kW - hydraulická část 22-P 1 ks 247 727,55 Kč
60177493 DAB.SMC10 200 SMC10 200/5I ponorné 10" čerpadlo - 75,0kW - hydraulická část 22-P 1 ks 285 690,82 Kč
60177494 DAB.SMC10 200 SMC10 200/5F ponorné 10" čerpadlo - 92,0kW - hydraulická část 22-P 1 ks 285 690,82 Kč
60177495 DAB.SMC10 200 SMC10 200/6I ponorné 10" čerpadlo - 92,0kW - hydraulická část 22-P 1 ks 323 472,45 Kč
60177496 DAB.SMC10 200 SMC10 200/6F ponorné 10" čerpadlo - 110,0kW - hydraulická část 22-P 1 ks 361 277,55 Kč
60177497 DAB.SMC10 200 SMC10 200/7H ponorné 10" čerpadlo - 110,0kW - hydraulická část 22-P 1 ks 399 172,45 Kč
60177498 DAB.SMC10 200 SMC10 200/7E ponorné 10" čerpadlo - 132,0kW - hydraulická část 22-P 1 ks 399 172,45 Kč
60177499 DAB.SMC10 200 SMC10 200/8D ponorné 10" čerpadlo - 147,0kW - hydraulická část 22-P 1 ks 436 955,10 Kč
60177500 DAB.SMC10 200 SMC10 200/9D ponorné 10" čerpadlo - 170,0kW - hydraulická část 22-P 1 ks 474 895,92 Kč
60177501 DAB.SMC10 200 SMC10 200/10E ponorné 10" čerpadlo - 190,0kW - hydraulická část 22-P 1 ks 512 836,73 Kč
60177502 DAB.SMC10 320 SMC10 320/1O ponorné 10" čerpadlo - 22,0kW - hydraulická část 22-P 1 ks 137 013,27 Kč
60177503 DAB.SMC10 320 SMC10 320/1M ponorné 10" čerpadlo - 30,0kW - hydraulická část 22-P 1 ks 137 013,27 Kč
60177504 DAB.SMC10 320 SMC10 320/1F ponorné 10" čerpadlo - 30,0kW - hydraulická část 22-P 1 ks 137 013,27 Kč
60177505 DAB.SMC10 320 SMC10 320/1D ponorné 10" čerpadlo - 37,0kW - hydraulická část 22-P 1 ks 137 013,27 Kč
60177506 DAB.SMC10 320 SMC10 320/1B ponorné 10" čerpadlo - 37,0kW - hydraulická část 22-P 1 ks 137 013,27 Kč
60177507 DAB.SMC10 320 SMC10 320/2P ponorné 10" čerpadlo - 45,0kW - hydraulická část 22-P 1 ks 170 279,59 Kč
60177508 DAB.SMC10 320 SMC10 320/2N ponorné 10" čerpadlo - 45,0kW - hydraulická část 22-P 1 ks 170 279,59 Kč
60177509 DAB.SMC10 320 SMC10 320/2M ponorné 10" čerpadlo - 55,0kW - hydraulická část 22-P 1 ks 170 279,59 Kč
60177510 DAB.SMC10 320 SMC10 320/2H ponorné 10" čerpadlo - 55,0kW - hydraulická část 22-P 1 ks 170 279,59 Kč
60177511 DAB.SMC10 320 SMC10 320/2D ponorné 10" čerpadlo - 63,0kW - hydraulická část 22-P 1 ks 170 279,59 Kč
60177512 DAB.SMC10 320 SMC10 320/3I ponorné 10" čerpadlo - 75,0kW - hydraulická část 22-P 1 ks 203 387,76 Kč
60177513 DAB.SMC10 320 SMC10 320/3C ponorné 10" čerpadlo - 92,0kW - hydraulická část 22-P 1 ks 203 387,76 Kč
60177514 DAB.SMC10 320 SMC10 320/4G ponorné 10" čerpadlo - 110,0kW - hydraulická část 22-P 1 ks 279 110,20 Kč
60177515 DAB.SMC10 320 SMC10 320/4B ponorné 10" čerpadlo - 132,0kW - hydraulická část 22-P 1 ks 279 110,20 Kč
60177516 DAB.SMC10 320 SMC10 320/5L ponorné 10" čerpadlo - 132,0kW - hydraulická část 22-P 1 ks 312 194,90 Kč
60177517 DAB.SMC10 320 SMC10 320/5E ponorné 10" čerpadlo - 150,0kW - hydraulická část 22-P 1 ks 312 194,90 Kč
60177518 DAB.SMC10 320 SMC10 320/6G ponorné 10" čerpadlo - 170,0kW - hydraulická část 22-P 1 ks 345 302,04 Kč
60177519 DAB.SMC10 320 SMC10 320/7L ponorné 10" čerpadlo - 190,0kW - hydraulická část 22-P 1 ks 378 364,29 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
