PONORNÁ 10" ČERPADLA DO VRTŮ A STUDNÍ

PONORNÁ 10" ČERPADLA DO VRTŮ A STUDNÍ

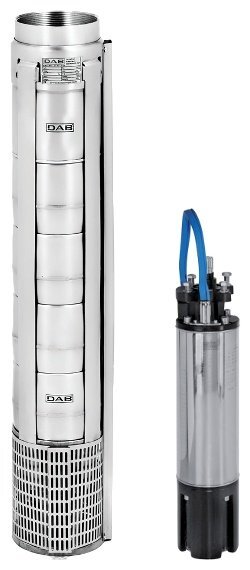

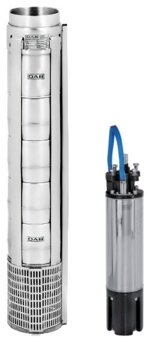

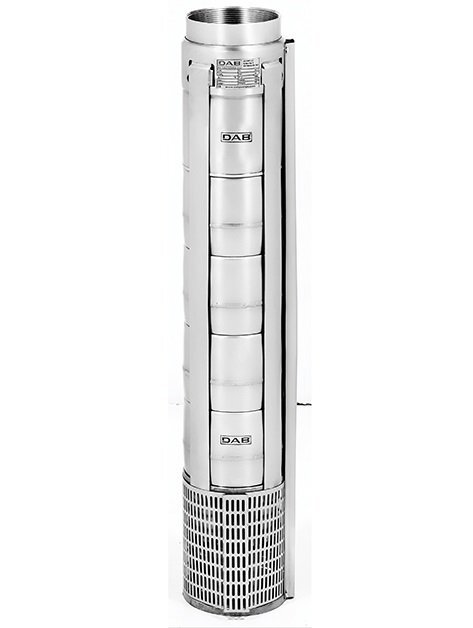

DAB.SS10A

Vícestupňová ponorná čerpadla, kompletně vyrobena z nerezové oceli (AISI 304L nebo AISI 316 na vyžádání), použitelná pro studny s dostatečně velkým průměrem v závislosti na velikosti čerpadla. Tato čerpadla mohou být použita v široké škále aplikací: domácí a obecné zásobování vodou; sprinklerové a hydrantové požární systémy, zavlažovací systémy, čerpání podzemní vody v domácích i průmyslových sektorech. Tato čerpadla jsou vhodná jak pro čerpání standardní vody tak i pro agresivní vody s ohledem na správný výběr dle výrobního materiálu (AISI 304L nebo AISI 316) hydraulické části a motoru čerpadla. Speciální provedení motorů s PE2 + PA vinutím, které mohou být použity pro maximální teplotu kapaliny do +50 °C. Čerpadla mohou být instalována jak vertikálně, tak i horizontálně s použitím chladícího pláště (nutné zkontrolovat použitelnost motoru pro horizontální instalaci, viz. specifikace motoru).
KONSTRUKCE: oběžná kola, difuzory, kryt kabelu, sací otvor a výtlačné těleso vyrobeny z nerezové oceli AISI 304, aby se zajistila maximální životnost čerpadla. Spojení s 6", 8" nebo 10" motory v závislosti na požadované hydraulické části:
6GF: 6"
TR6: 6" převinutelný ponorný motor
TR8: 8" převinutelný ponorný motor
TR10: 10" převinutelný ponorný motor
Pro použití s frekvenčním měničem viz specifikace motoru.
Pracovní rozsah: průtok až 290 m3/h s výtlakem až do 385 m
Max. množství písku / bahna: 50 g/m3
Max. teplota okolí: + 30 °C (+ 50 °C k dispozici na vyžádání)
Výstupní průměr připojení (vnitřní závit): 6"
NA VYŽÁDÁNÍ:
- Těleso čerpadla z nerezové oceli AISI 316 pro agresivní vodu
- Oběžná kola z nerezové oceli AISI 316
- Motory z nerezové oceli AISI 316 pro agresivní vodu
- Spouštění hvězda / trojúhelník
- Speciální provedení motoru pro vysoké teploty
- Nestandardní kabelová spojka

Propojení s motory 6", 8" nebo 10" v závislosti na požadovaném hydraulickém výkonu, a dostupném standardním nebo nerezovém provedení:
6GF: uzavřený 6" ponorný motor
TR6: převinutelný 6" ponorný motor
TR8: převinutelný 8" ponorný motor
TR10: převinutelný 10" ponorný motor

Návod

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60168180 DAB.SS10A SS10A 01.B1 čerpadlo 8" do vrtů a studní - 15,0kW - hydraulická část 22-P 1 ks 129 025,51 Kč
60169211 DAB.SS10A SS10A 01 čerpadlo 8" do vrtů a studní - 18,5kW - hydraulická část 22-P 1 ks 129 025,51 Kč
60169212 DAB.SS10A SS10A 02.B2 čerpadlo 8" do vrtů a studní - 30,0kW - hydraulická část 22-P 1 ks 147 088,78 Kč
60168182 DAB.SS10A SS10A 02 čerpadlo 8" do vrtů a studní - 37,0kW - hydraulická část 22-P 1 ks 147 088,78 Kč
60169467 DAB.SS10A SS10A 03.B3 čerpadlo 8" do vrtů a studní - 45,0kW - hydraulická část 22-P 1 ks 167 420,41 Kč
60169468 DAB.SS10A SS10A 03.B1 čerpadlo 8" do vrtů a studní - 55,0kW - hydraulická část 22-P 1 ks 167 420,41 Kč
60169469 DAB.SS10A SS10A 03 čerpadlo 8" do vrtů a studní - 63,0kW - hydraulická část 22-P 1 ks 167 420,41 Kč
60169470 DAB.SS10A SS10A 04.B2 čerpadlo 8" do vrtů a studní - 75,0kW - hydraulická část 22-P 1 ks 187 888,78 Kč
60168185 DAB.SS10A SS10A 04 čerpadlo 8" do vrtů a studní - 75,0kW - hydraulická část 22-P 1 ks 187 888,78 Kč
60168186 DAB.SS10A SS10A 05 čerpadlo 8" do vrtů a studní - 92,0kW - hydraulická část 22-P 1 ks 208 197,96 Kč
60168187 DAB.SS10A SS10A 06 čerpadlo 8" do vrtů a studní - 110,0kW - hydraulická část 22-P 1 ks 230 867,35 Kč
60168188 DAB.SS10A SS10A 07 čerpadlo 8" do vrtů a studní - 132,0kW - hydraulická část 22-P 1 ks 253 468,37 Kč
60168189 DAB.SS10A SS10A 08 čerpadlo 8" do vrtů a studní - 147,0kW - hydraulická část 22-P 1 ks 276 137,76 Kč
60168190 DAB.SS10A SS10A 09 čerpadlo 8" do vrtů a studní - 170,0kW - hydraulická část 22-P 1 ks 298 692,86 Kč
60168191 DAB.SS10A SS10A 10 čerpadlo 8" do vrtů a studní - 190,0kW - hydraulická část 22-P 1 ks 316 891,84 Kč
60202026 DAB.SS10A SS10A 01.B1 čerpadlo 8" do vrtů a studní - 15,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 225 745,92 Kč
60202025 DAB.SS10A SS10A 01 čerpadlo 8" do vrtů a studní - 18,5kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 225 745,92 Kč
60202027 DAB.SS10A SS10A 02.B2 čerpadlo 8" do vrtů a studní - 30,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 257 464,29 Kč
60179063 DAB.SS10A SS10A 02 čerpadlo 8" do vrtů a studní - 37,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 257 464,29 Kč
60202028 DAB.SS10A SS10A 03.B3 čerpadlo 8" do vrtů a studní - 45,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 293 007,14 Kč
60184904 DAB.SS10A SS10A 03.B1 čerpadlo 8" do vrtů a studní - 55,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 293 007,14 Kč
60202030 DAB.SS10A SS10A 03 čerpadlo 8" do vrtů a studní - 63,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 293 007,14 Kč
60202031 DAB.SS10A SS10A 04.B2 čerpadlo 8" do vrtů a studní - 75,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 328 615,31 Kč
60182311 DAB.SS10A SS10A 04 čerpadlo 8" do vrtů a studní - 75,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 328 615,31 Kč
60202032 DAB.SS10A SS10A 05 čerpadlo 8" do vrtů a studní - 92,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 364 287,76 Kč
60202033 DAB.SS10A SS10A 06 čerpadlo 8" do vrtů a studní - 110,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 403 935,71 Kč
60202034 DAB.SS10A SS10A 07 čerpadlo 8" do vrtů a studní - 132,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 443 540,82 Kč
60202035 DAB.SS10A SS10A 08 čerpadlo 8" do vrtů a studní - 147,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 483 102,04 Kč
60202036 DAB.SS10A SS10A 09 čerpadlo 8" do vrtů a studní - 170,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 522 750,00 Kč
60202037 DAB.SS10A SS10A 10 čerpadlo 8" do vrtů a studní - 190,0kW - hydraulická část; nerez ocel AISI 316 22-P 1 ks 554 382,65 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
