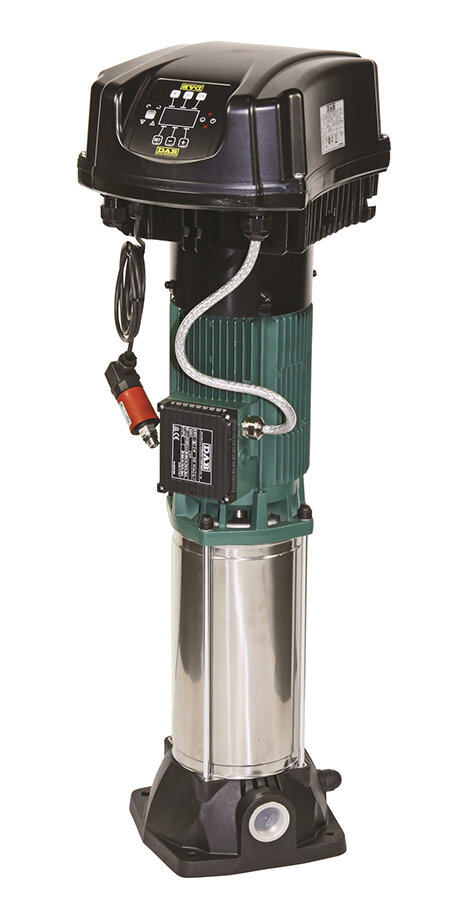

VERTIKÁLNÍ VÍCESTUPŇOVÁ ODSTŘEDIVÁ ČERPADLA S MCE/P

VERTIKÁLNÍ VÍCESTUPŇOVÁ ODSTŘEDIVÁ ČERPADLA S MCE/P

DAB.KVCE

Technopolymerové základové těleso se sacím hrdlem s kovovou závitovou vložkou a s vypouštěním. Sací a výtlačné hrdlo ve stejných paralelních rovinách.
Zcela nekorodující hydraulická část: technopolymerová oběžná kola, difuzory a tělesa difuzorů; sací kroužky, opláštění čerpadla s výtlačným hrdlem a stěna ucpávky z nerezové oceli AISI 304.
Mechanická ucpávka: uhlík/keramická ucpávka těsní hnací hřídel z nerezové oceli AISI 303.

Asynchronní, uzavřený motor chlazený externí ventilací.
Jednofázové motory s vestavěnou tepelnou ochranou a trvale připojeným kondenzátorem.
Pro třífázový motor nutno instalovat ochranu proti přetížení dle platných norem.
Stupeň krytí: IP55
Třída izolace: F
Vyrobeno dle norem CEI 2 - 3 a CEI 61 - 69 (EN 60335 - 2 - 41)
Rozsah teploty kapaliny:
od 0 °C do +35 °C pro domácí použití (dle EN 60335 - 2 - 41)
od 0 °C do +40 ° C pro ostatní použití
Čerpaná kapalina: čistá, bez pevných látek a minerálních olejů, neviskózní, nekrystalizující, chemicky neutrální, vlastnostmi blízká vodě
Provozní rozsah: od  1 do 12 m3/h s výtlakem až do 107 m
Maximální provozní tlak: 12 bar (1200 kPa)

Technický list

Návod

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60183574 DAB.KVCE KVCE 35-30 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 56 018,00 Kč
60183658 DAB.KVCE KVCE 45-30 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 56 440,00 Kč
60183659 DAB.KVCE KVCE 50-30 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 59 398,00 Kč
60183660 DAB.KVCE KVCE 60-30 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 60 087,00 Kč
60183661 DAB.KVCE KVCE 65-30 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 60 843,00 Kč
60144871 DAB.KVCE KVCE 30-50 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 56 062,00 Kč
60144872 DAB.KVCE KVCE 40-50 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 58 019,00 Kč
60144873 DAB.KVCE KVCE 55-50 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 58 775,00 Kč
60201913 DAB.KVCE KVCE 65-50 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE15/P 22-P 1 ks 73 030,00 Kč
60201914 DAB.KVCE KVCE 75-50 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE15/P 22-P 1 ks 73 741,00 Kč
60183754 DAB.KVCE KVCE 30-80 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 58 197,00 Kč
60183745 DAB.KVCE KVCE 40-80 M MCE11/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE11/P 22-P 1 ks 58 953,00 Kč
60201923 DAB.KVCE KVCE 45-80 M MCE15/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE15/P 22-P 1 ks 73 363,00 Kč
60201924 DAB.KVCE KVCE 55-80 M MCE15/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE15/P 22-P 1 ks 73 919,00 Kč
60201925 DAB.KVCE KVCE 65-80 M MCE22/P Y17 vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE22/P 22-P 1 ks 82 325,00 Kč
60201915 DAB.KVCE KVCE 35-120 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE15/P 22-P 1 ks 71 495,00 Kč
60201916 DAB.KVCE KVCE 45-120 M vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE22/P 22-P 1 ks 83 259,00 Kč
60201917 DAB.KVCE KVCE 60-120 T vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE30/P 22-P 1 ks 95 468,00 Kč
60201918 DAB.KVCE KVCE 70-120 T vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE30/P 22-P 1 ks 96 780,00 Kč
60201929 DAB.KVCE KVCE 85-120 T vícestupňové odstředivé čerpadlo pro tlakové systémy s MCE30/P 22-P 1 ks 98 114,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX – vertikální instalace

  • E.SYBOX – prezentační video

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
