VERTIKÁLNÍ VÍCESTUPŇOVÁ ODSTŘEDIVÁ ČERPADLA

VERTIKÁLNÍ VÍCESTUPŇOVÁ ODSTŘEDIVÁ ČERPADLA

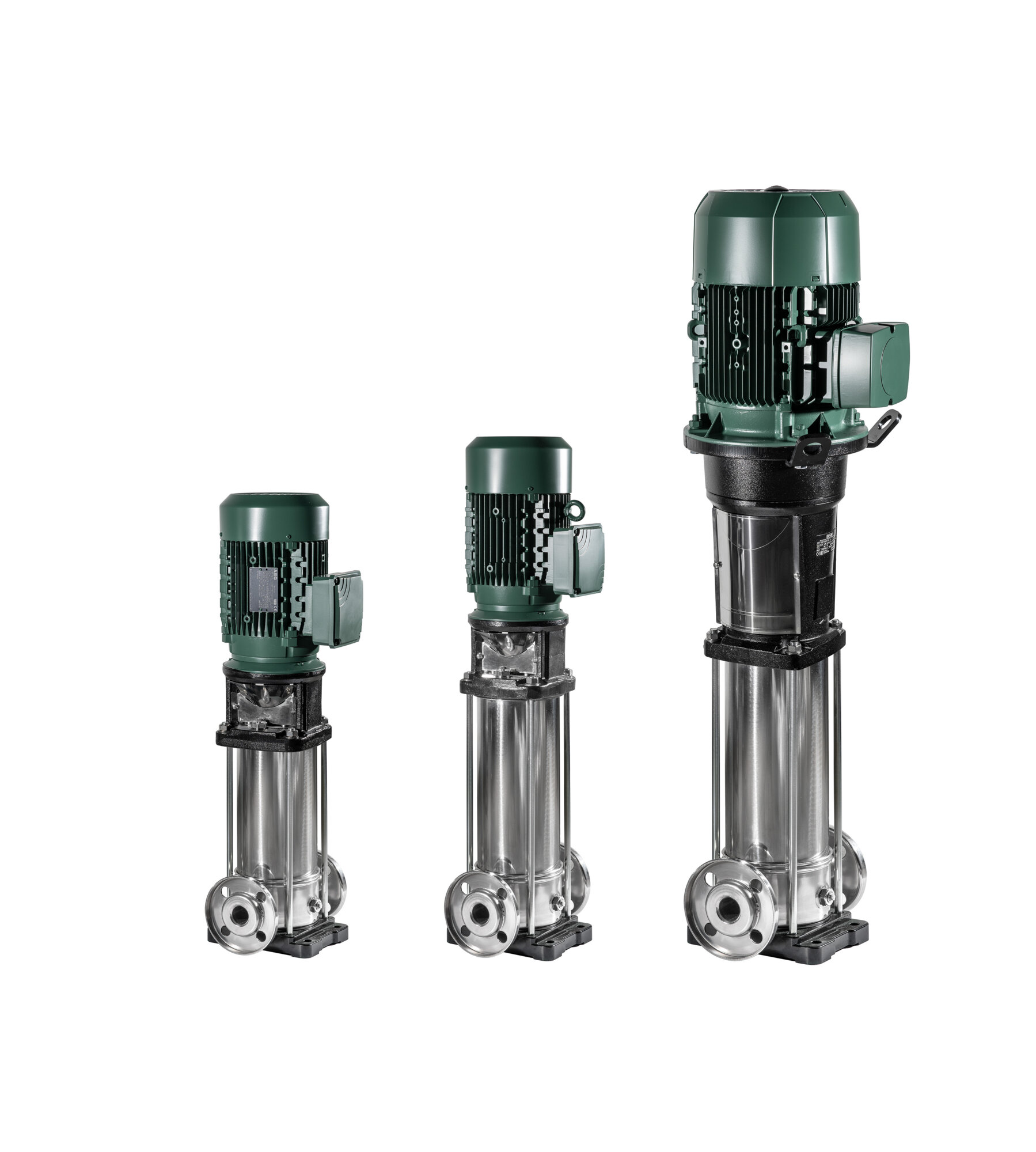

DAB.NKV

Čerpadla řady NKV 1, 3, 6, 10, 15, 20 S  z nerezové oceli AISI 304 jsou vertikální odstředivá čerpadla se spojkou určená pro natlakování v domácím a komerčním prostředí, mohou být také používaná v zemědělství a v zavlažovacích systémech.
Čerpadla lze použít pro cirkulaci vody v topných a klimatizačních systémech. Části čerpadla, které jsou v kontaktu s kapalinou jsou vyrobeny z nerezové oceli AISI 304 (AISI 316 verze X, pouze na vyžádání).
Od typů s výkonem 5,5 kW je mechanická ucpávka odnímatelná bez demontáže motoru.
Mechanické ucpávky: pro agresivní kapaliny a různé spoje (kulaté, oválné, Victaulic, upínací příruby) na vyžádání
Všechny typy jsou certifikovány WRAS a ACS.
Elektromotory IE3 s vysokou energetickou účinností.

Provozní rozsah: od 1m3/h až do 30 m3/h s výtlakem do 320 m
Čerpaná kapalina: čistá, bez pevných nebo abrazivních látek, neviskózní, neagresivní, krystalicky a chemicky neutrální
Maximální poměr glykolu: 30%
Min. a max. teplota kapaliny:
- 30 °C až +120 °C (EPDM)
- 15 °C až +120 °C (Viton/FKM)
Maximální okolní teplota: + 50 °C
Maximální provozní tlak: 25 bar/ 2500 kPa
Stupeň krytí: IP55
Třída izolace motoru: F
Oběžná kola/materiál:
Nerezová ocel AISI 304 pro NKV S
Nerezová ocel AISI 316 pro NKV X (pouze na vyžádání)
Jednofázové napětí: 1x230 V do 2,2 kW
Třífázové napětí: 380-415 V při 50 Hz od 3 kW
Možný typ instalace:  vertikální poloha
Speciální provedení na vyžádání:  jiné napětí a frekvence, verze ATEX

Technický list

Návod

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60206517 DAB.NKV NKV 1/2 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 21 120,41 Kč
60206511 DAB.NKV NKV 1/3 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 21 737,76 Kč
60206519 DAB.NKV NKV 1/4 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 22 643,88 Kč
60206512 DAB.NKV NKV 1/5 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 23 743,88 Kč
60206513 DAB.NKV NKV 1/6 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 24 090,82 Kč
60206515 DAB.NKV NKV 1/7 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 24 708,16 Kč
60206518 DAB.NKV NKV 1/8 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 26 135,71 Kč
60206520 DAB.NKV NKV 1/9 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 27 158,16 Kč
60206534 DAB.NKV NKV 1/10 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 28 237,76 Kč
60206535 DAB.NKV NKV 1/11 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 29 607,14 Kč
60190298 DAB.NKV NKV 1/12 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 30 841,84 Kč
60190299 DAB.NKV NKV 1/13 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 32 230,61 Kč
60188895 DAB.NKV NKV 1/14 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 33 098,98 Kč
60190300 DAB.NKV NKV 1/15 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 33 503,06 Kč
60190301 DAB.NKV NKV 1/17 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 36 531,63 Kč
60190302 DAB.NKV NKV 1/19 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 38 498,98 Kč
60190199 DAB.NKV NKV 1/22 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 41 411,22 Kč
60190303 DAB.NKV NKV 1/23 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 47 352,04 Kč
60190304 DAB.NKV NKV 1/25 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 50 438,78 Kč
60190305 DAB.NKV NKV 1/27 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 53 717,35 Kč
60190306 DAB.NKV NKV 1/30 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 57 073,47 Kč
60207565 DAB.NKV NKV 1/32 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 61 085,71 Kč
60207567 DAB.NKV NKV 1/34 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 64 383,67 Kč
60207571 DAB.NKV NKV 1/37 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 68 028,57 Kč
60206541 DAB.NKV NKV 3/2 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 20 136,73 Kč
60206514 DAB.NKV NKV 3/3 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 21 120,41 Kč
60206516 DAB.NKV NKV 3/4 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 22 374,49 Kč
60206536 DAB.NKV NKV 3/5 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 23 551,02 Kč
60206537 DAB.NKV NKV 3/6 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 24 419,39 Kč
60190313 DAB.NKV NKV 3/7 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 24 495,92 Kč
60188597 DAB.NKV NKV 3/8 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 25 594,90 Kč
60187822 DAB.NKV NKV 3/9 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 26 829,59 Kč
60190314 DAB.NKV NKV 3/10 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 28 893,88 Kč
60190315 DAB.NKV NKV 3/11 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 29 992,86 Kč
60190316 DAB.NKV NKV 3/12 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 31 439,80 Kč
60190317 DAB.NKV NKV 3/13 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 33 175,51 Kč
60190318 DAB.NKV NKV 3/14 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 36 685,71 Kč
60190319 DAB.NKV NKV 3/15 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 37 534,69 Kč
60190320 DAB.NKV NKV 3/16 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 38 845,92 Kč
60190321 DAB.NKV NKV 3/17 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 39 540,82 Kč
60190322 DAB.NKV NKV 3/18 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 40 543,88 Kč
60190323 DAB.NKV NKV 3/19 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 41 276,53 Kč
60190324 DAB.NKV NKV 3/21 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 41 662,24 Kč
60190325 DAB.NKV NKV 3/23 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 44 921,43 Kč
60190326 DAB.NKV NKV 3/25 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 48 722,45 Kč
60190327 DAB.NKV NKV 3/27 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 51 210,20 Kč
60190328 DAB.NKV NKV 3/29 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 53 447,96 Kč
60190329 DAB.NKV NKV 3/31 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 56 205,10 Kč
60190330 DAB.NKV NKV 3/33 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 58 596,94 Kč
60206542 DAB.NKV NKV 6/2 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 18 882,65 Kč
60206543 DAB.NKV NKV 6/3 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 20 908,16 Kč
60206538 DAB.NKV NKV 6/4 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 22 528,57 Kč
60188893 DAB.NKV NKV 6/5 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 22 605,10 Kč
60190336 DAB.NKV NKV 6/6 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 23 492,86 Kč
60190337 DAB.NKV NKV 6/7 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 25 421,43 Kč
60190338 DAB.NKV NKV 6/8 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 26 887,76 Kč
60190339 DAB.NKV NKV 6/9 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 27 929,59 Kč
60190161 DAB.NKV NKV 6/10 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 33 040,82 Kč
60190340 DAB.NKV NKV 6/11 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 33 407,14 Kč
60190341 DAB.NKV NKV 6/12 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 34 178,57 Kč
60190357 DAB.NKV NKV 6/13 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 34 718,37 Kč
60190342 DAB.NKV NKV 6/14 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 35 721,43 Kč
60190344 DAB.NKV NKV 6/15 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 36 685,71 Kč
60190345 DAB.NKV NKV 6/16 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 37 631,63 Kč
60190346 DAB.NKV NKV 6/17 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 39 617,35 Kč
60190347 DAB.NKV NKV 6/18 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 40 292,86 Kč
60207574 DAB.NKV NKV 6/19 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 41 952,04 Kč
60190349 DAB.NKV NKV 6/20 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 43 360,20 Kč
60190350 DAB.NKV NKV 6/21 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 43 803,06 Kč
60190351 DAB.NKV NKV 6/23 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 44 921,43 Kč
60190352 DAB.NKV NKV 6/25 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 52 406,12 Kč
60190353 DAB.NKV NKV 6/28 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 53 620,41 Kč
60190354 DAB.NKV NKV 6/30 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 56 109,18 Kč
60190355 DAB.NKV NKV 6/33 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 62 377,55 Kč
60190356 DAB.NKV NKV 6/36 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 73 005,10 Kč
60187831 DAB.NKV NKV 10/2 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 28 315,31 Kč
60190358 DAB.NKV NKV 10/3 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 30 668,37 Kč
60190360 DAB.NKV NKV 10/4 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 34 525,51 Kč
60187635 DAB.NKV NKV 10/5 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 38 325,51 Kč
60187634 DAB.NKV NKV 10/6 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 39 443,88 Kč
60209146 DAB.NKV NKV 10/7 S/T vícestupňové odstředivé čerpadlo 22-P 1 ks 47 686,73 Kč
60190361 DAB.NKV NKV 10/8 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 48 664,29 Kč
60187630 DAB.NKV NKV 10/9 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 50 939,80 Kč
60190362 DAB.NKV NKV 10/10 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 59 792,86 Kč
60190363 DAB.NKV NKV 10/11 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 63 265,31 Kč
60187915 DAB.NKV NKV 10/12 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 67 488,78 Kč
60190364 DAB.NKV NKV 10/13 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 73 005,10 Kč
60185079 DAB.NKV NKV 10/15 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 78 675,51 Kč
60190365 DAB.NKV NKV 10/17 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 82 436,73 Kč
60185990 DAB.NKV NKV 10/19 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 99 507,14 Kč
60190366 DAB.NKV NKV 10/21 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 107 395,92 Kč
60190367 DAB.NKV NKV 10/23 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 112 450,00 Kč
60185989 DAB.NKV NKV 10/24 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 128 208,16 Kč
60207580 DAB.NKV NKV 15/1 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 31 747,96 Kč
60207582 DAB.NKV NKV 15/2 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 40 061,22 Kč
60207591 DAB.NKV NKV 15/3 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 46 291,84 Kč
60207602 DAB.NKV NKV 15/4 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 50 939,80 Kč
60187690 DAB.NKV NKV 15/5 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 56 397,96 Kč
60189196 DAB.NKV NKV 15/6 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 64 537,76 Kč
60185080 DAB.NKV NKV 15/7 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 70 478,57 Kč
60187692 DAB.NKV NKV 15/8 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 80 605,10 Kč
60190369 DAB.NKV NKV 15/9 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 88 088,78 Kč
60190370 DAB.NKV NKV 15/10 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 102 882,65 Kč
60190371 DAB.NKV NKV 15/11 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 109 016,33 Kč
60190372 DAB.NKV NKV 15/12 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 112 294,90 Kč
60190373 DAB.NKV NKV 15/13 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 118 139,80 Kč
60190374 DAB.NKV NKV 15/14 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 127 783,67 Kč
60190375 DAB.NKV NKV 15/15 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 135 113,27 Kč
60190376 DAB.NKV NKV 15/16 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 143 407,14 Kč
60190377 DAB.NKV NKV 15/17 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 143 407,14 Kč
60190378 DAB.NKV NKV 20/1 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 31 747,96 Kč
60190379 DAB.NKV NKV 20/2 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 40 061,22 Kč
60186460 DAB.NKV NKV 20/3 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 52 694,90 Kč
60190380 DAB.NKV NKV 20/4 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 66 756,12 Kč
60190381 DAB.NKV NKV 20/5 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 73 005,10 Kč
60187641 DAB.NKV NKV 20/6 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 81 164,29 Kč
60187642 DAB.NKV NKV 20/7 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 87 452,04 Kč
60190382 DAB.NKV NKV 20/8 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 109 343,88 Kč
60187643 DAB.NKV NKV 20/9 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 117 020,41 Kč
60190383 DAB.NKV NKV 20/10 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 124 986,73 Kč
60190384 DAB.NKV NKV 20/11 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 132 355,10 Kč
60190385 DAB.NKV NKV 20/12 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 135 865,31 Kč
60190386 DAB.NKV NKV 20/13 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 146 048,98 Kč
60190387 DAB.NKV NKV 20/14 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 148 441,84 Kč
60190388 DAB.NKV NKV 20/15 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 168 886,73 Kč
60190389 DAB.NKV NKV 20/16 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 173 458,16 Kč
60190390 DAB.NKV NKV 20/17 S T vícestupňové odstředivé čerpadlo 22-P 1 ks 180 710,20 Kč
