SYSTÉM PRO VYUŽITÍ PITNÉ A DEŠŤOVÉ VODY
NBB je řešení pro zásobování domácností pitnou nebo dešťovou vodou.

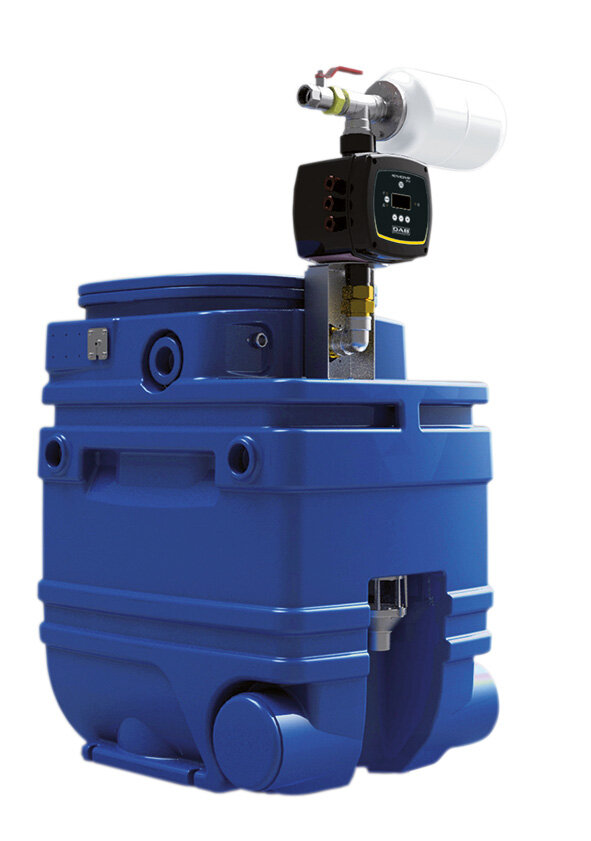

Základním konceptem je modularita prvků jako například možnost kombinace s ponorným nebo povrchovým čerpadlem s frekvenčním měničem (pokud není použito čerpadlo s integrovanou elektronikou) a montážní sada, včetně expanzní nádoby.

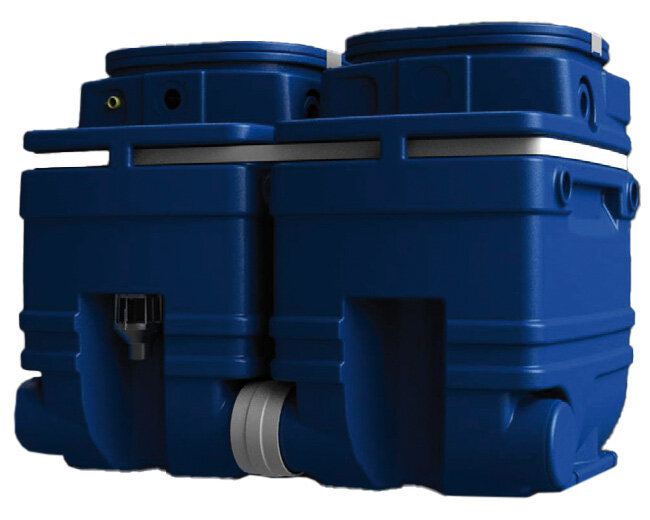

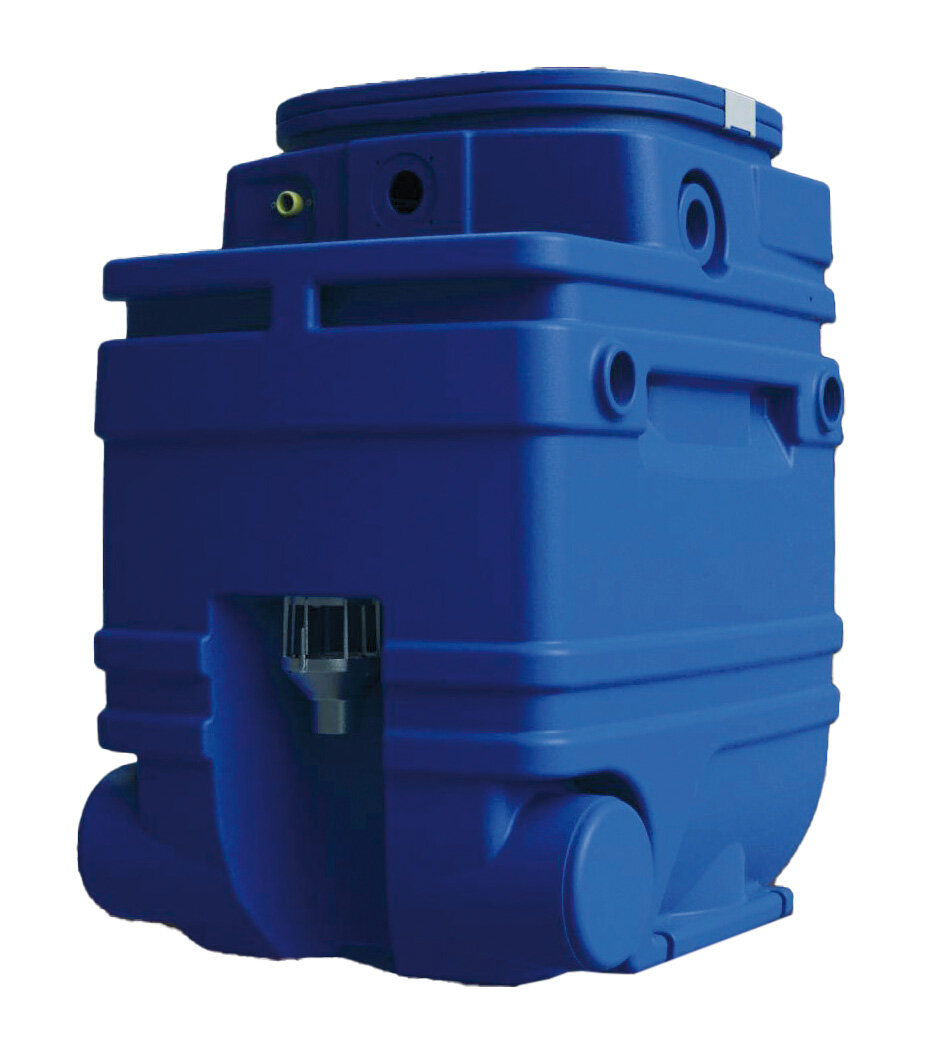

Ve všech kombinacích z nabídky je NBB systém charakteristický svým kompaktním rozměrem a komfortem ve verzi s frek. měničem, který znamená značnou úsporu energie. NBB KIT se skládá z nádrže o objemu 280 l, která je v souladu s Evropskou normou EN1717 a EN13077. Dále je systém vybaven plnicím a přepadovým ventilem. Výběrem přídavné nádrže s potřebným příslušenstvím je možné zdvojnásobit kapacitu systému. Kromě NBB je třeba zvolit montážní kit odpovídající typu čerpadla (nebo čerpadlo s měničem), které bude nejvhodnější pro danou aplikaci (čerpadlo ani měnič není součástí kitu a musejí být objednány zvlášť). Kit instalační sady je chápán jako veškeré příslušenství nutné pro instalaci čerpadla (nebo měniče) k NBB nádrži. Pro instalaci sad s čerpadlem PULSAR a EUROINOX je součástí instalačního kitu také 4l expanzní nádoba.
- od 10 do 120l/min; s výtlakem až do 72 m
Návod
| Obj. kód | Typ | Název | Produktová skupina | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60149355 | DAB.PRISLUSENSTVI NBB | KIT NBB WRAS systém pro využití pitné a dešťové vody - nádrž 280l *AD* | A | 1 | ks |
|
| 60116646 | DAB.PRISLUSENSTVI NBB | KIT ACTIVE instalační kit - pro NBB | 22-S | 1 | ks | 2 497,00 Kč |
| 60123882 | DAB.PRISLUSENSTVI NBB | KIT EUROINOX instalační kit - pro NBB | 22-S | 1 | ks | 6 521,00 Kč |
| 60116638 | DAB.PRISLUSENSTVI NBB | KIT PULSAR instalační kit - pro NBB | 22-S | 1 | ks | 14 180,00 Kč |
| 60203517 | DAB.PRISLUSENSTVI NBB | KIT NBB DTRON2, DTRON3, ESYBOX DIVER *AD* | A | 1 | ks |
|
| 60123556 | DAB.PRISLUSENSTVI NBB | KIT přídavná nádrž | 22-S | 1 | ks | 15 710,00 Kč |
| 60123662 | DAB.PRISLUSENSTVI NBB | KIT DIVERTRON instalační kit - pro NBB *AD* | A | 1 | ks |
|
Kontaktní osoby
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
E.SYBOX
-
E.SYBOX – konfigurace
-
E.SYBOX MINI – horizontální instalace
-
E.SYBOX – vertikální instalace
-
E.SYBOX – prezentační video
-
E.SYBOX MINI – instalace na stěnu
-
E.SYBOX – horizontální instalace
-
E.SYBOX MINI – vertikální instalace
-
E.SYBOX – spot
-
E.SYBOX MINI – konfigurace
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentační video
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
