Katalog Čerpací technika ČERPACÍ TECHNIKA Vícestupňová a samonasávací… SAMONASÁVACÍ ČERPADLA
SAMONASÁVACÍ ČERPADLA

SAMONASÁVACÍ ČERPADLA

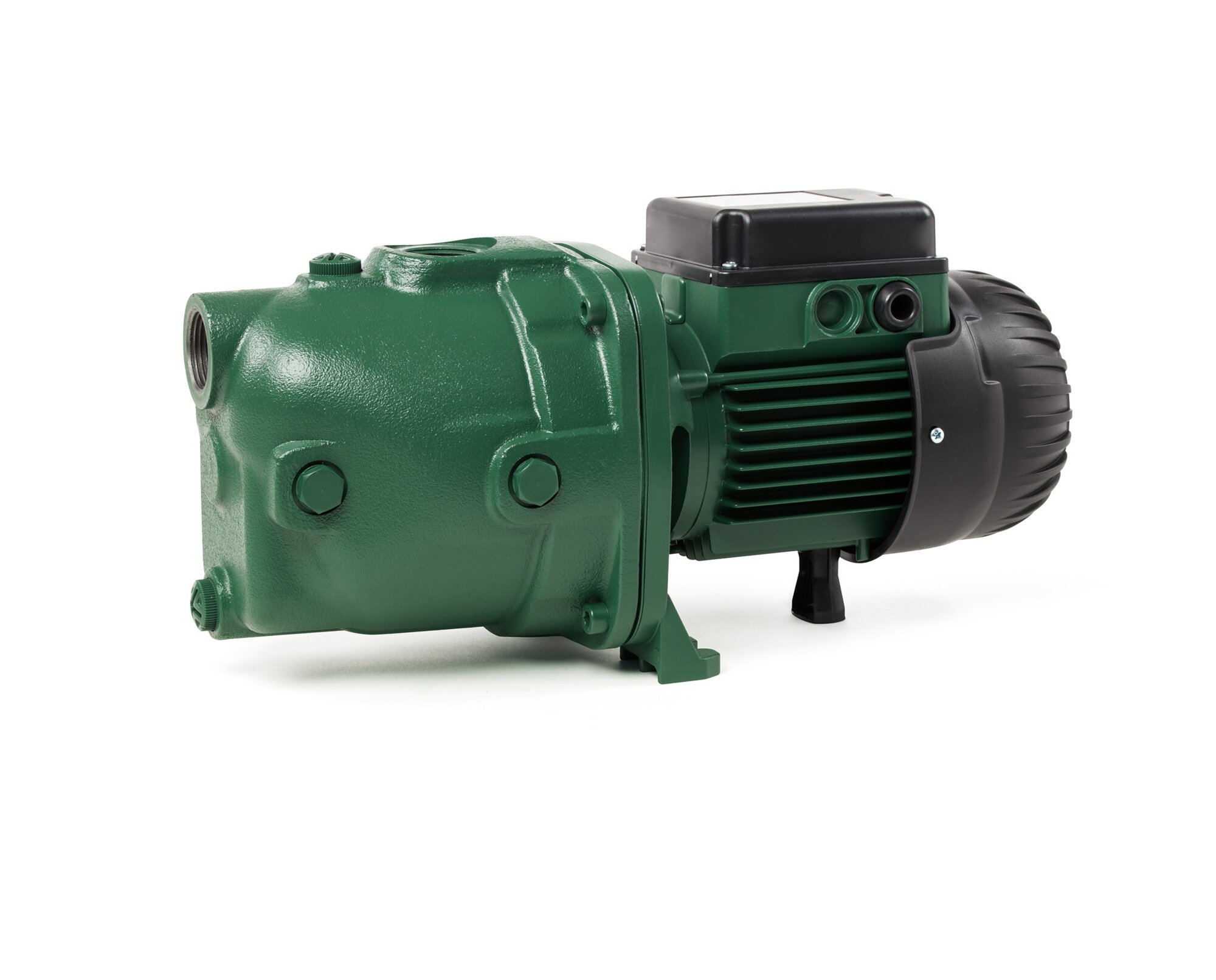

DAB.JET, DAB.JETCOM, DAB.JETINOX

JET: Těleso čerpadla z litiny
JETINOX: Těleso čerpadla z nerezu
JETCOM: Těleso čerpadla z technopolymeru

Čerpadla typu JET s vestavěným ejektorem a jedním multifunkčním oběžným kolem. Uzavřený asynchronní motor chlazený vnější ventilací. Vestavěná tepelná ochrana a kondenzátor u jednofázové verze. Pro třífázové motory je nutno použít vhodné ochrany motoru proti přetížení.

Stupeň krytí: IP44
Třída izolace: F
Stupeň krytí svorkovnice: IP55 pro jednofázovou verzi
Provedeno podle normy: CEI 2-3 a CEI 61-69 (EN 60335-2-41)
Provozní rozsah: od 0,4 až do 10,5 m3/h, s výtlakem do 62 m
Rozsah teploty kapaliny:
od 0 °C do +35 °C pro domácí použití (EN 60335-2-41)
od 0 °C do +40 °C pro ostatní použití
Čerpaná kapalina: čistá, bez pevných a abrazivních látek, neagresivní, neviskózní, nekrystalizující, chemicky neutrální, vlastnostmi blízká vodě
Max. pracovní tlak:
JET                           6 bar (600 kPa)
JETINOX                    8 bar (800 kPa)
JETCOM                     6 bar (600 kPa)

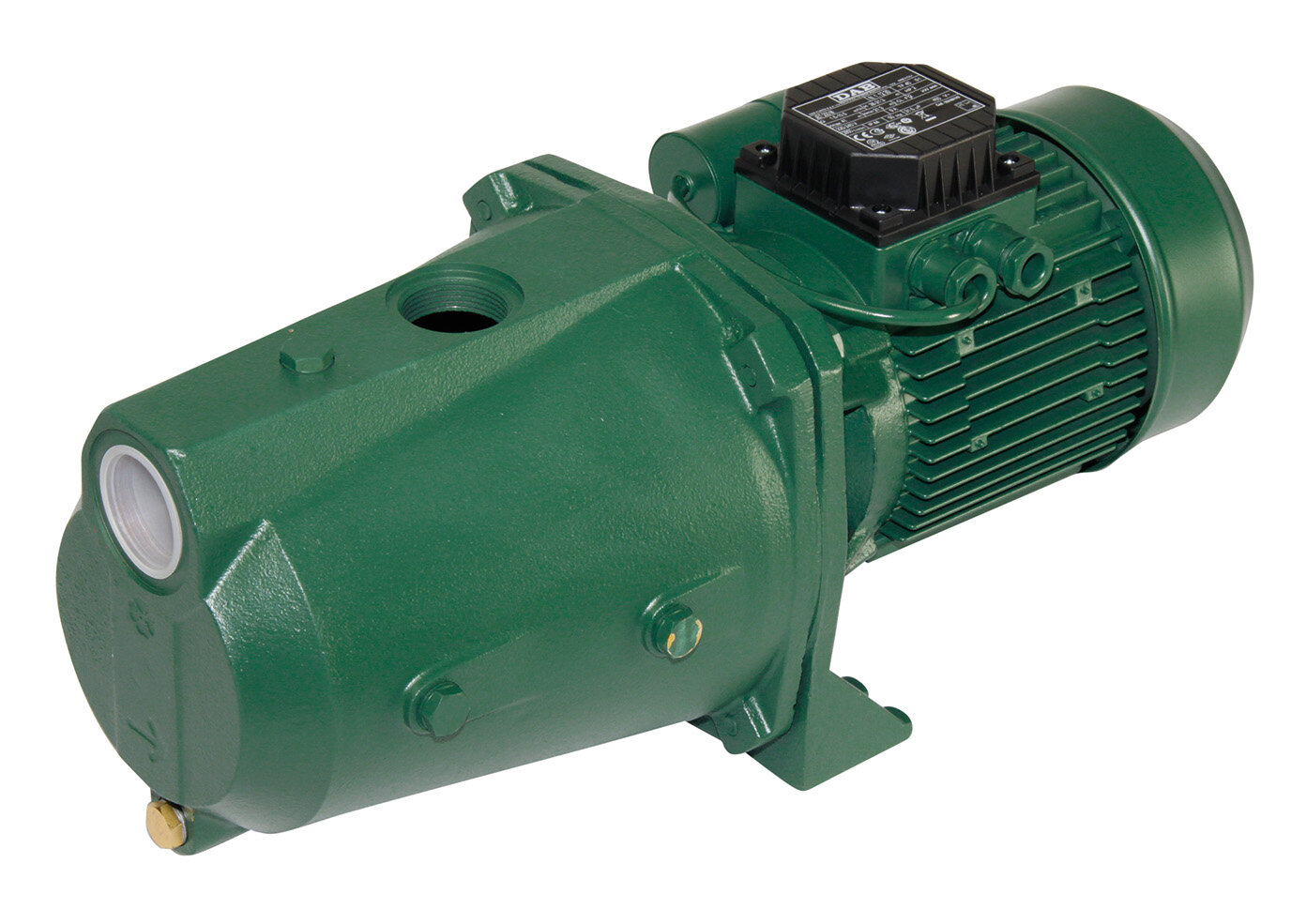

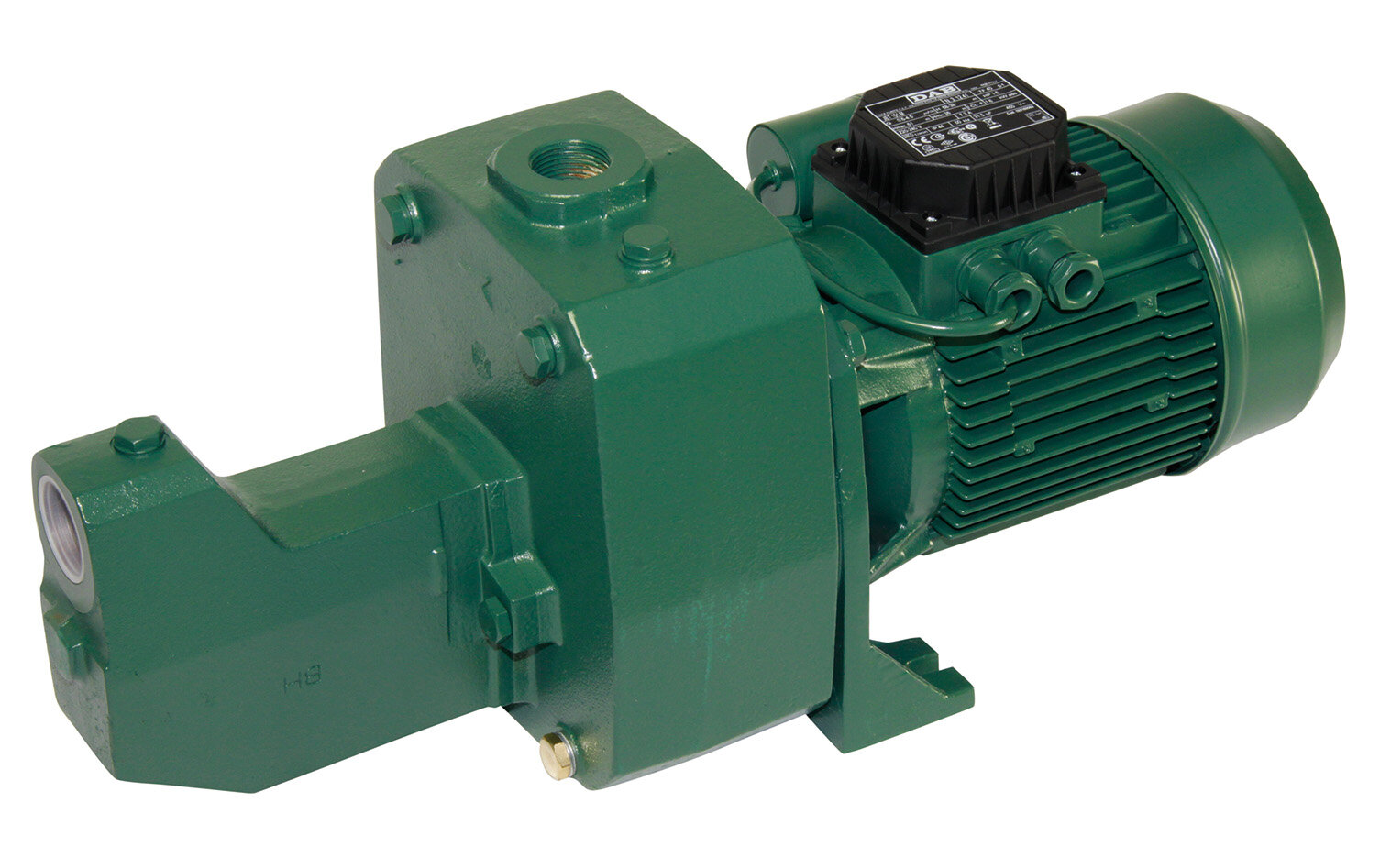

JET 200-300-151-251  8 bar (800 kPa)

Technický list

Návod

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
102660000 DAB.JET JET 62 M samonasávací čerpadlo *AD* A 1 ks akce 6 347,00 Kč 4 933,00 Kč
102660020 DAB.JET JET 82 M samonasávací čerpadlo *AD* A 1 ks akce 5 689,00 Kč 4 342,00 Kč
60204049 DAB.JET JET 82 T samonasávací čerpadlo *AD* A 1 ks akce 6 619,00 Kč 4 897,00 Kč
102660040 DAB.JET JET 102 M samonasávací čerpadlo *AD* A 1 ks akce 6 647,00 Kč 5 090,00 Kč
60179394 DAB.JET JET 102 T samonasávací čerpadlo 22-S 1 ks 8 224,00 Kč
102660060 DAB.JET JET 112 M samonasávací čerpadlo 22-S 1 ks 8 175,00 Kč
60179414 DAB.JET JET 112 T samonasávací čerpadlo 22-S 1 ks 8 792,00 Kč
102660080 DAB.JET JET 92 M samonasávací čerpadlo 22-S 1 ks 7 237,00 Kč
102660100 DAB.JET JET 132 M samonasávací čerpadlo *AD* A 1 ks akce 7 977,00 Kč 6 210,00 Kč
60179413 DAB.JET JET 132 T samonasávací čerpadlo 22-S 1 ks 8 619,00 Kč
102640020 DAB.JETINOX JETINOX 82 M samonasávací čerpadlo *AD* A 1 ks akce 7 656,00 Kč 5 944,00 Kč
60204048 DAB.JETINOX JETINOX 82 T samonasávací čerpadlo 22-S 1 ks 7 483,00 Kč
102640040 DAB.JETINOX JETINOX 102 M samonasávací čerpadlo *AD* A 1 ks akce 8 792,00 Kč 6 831,00 Kč
60179395 DAB.JETINOX JETINOX 102 T samonasávací čerpadlo 22-S 1 ks 9 484,00 Kč
102640060 DAB.JETINOX JETINOX 112 M samonasávací čerpadlo 22-S 1 ks 9 188,00 Kč
60179416 DAB.JETINOX JETINOX 112 T samonasávací čerpadlo 22-S 1 ks 9 904,00 Kč
102640080 DAB.JETINOX JETINOX 92 M samonasávací čerpadlo 22-S 1 ks 8 323,00 Kč
102640100 DAB.JETINOX JETINOX 132 M samonasávací čerpadlo 22-S 1 ks 9 188,00 Kč
60179415 DAB.JETINOX JETINOX 132 T samonasávací čerpadlo 22-S 1 ks 9 904,00 Kč
102670000 DAB.JETCOM JETCOM 62 M samonasávací čerpadlo 22-S 1 ks 6 150,00 Kč
102670020 DAB.JETCOM JETCOM 82 M samonasávací čerpadlo 22-S 1 ks 6 322,00 Kč
102670040 DAB.JETCOM JETCOM 102 M samonasávací čerpadlo 22-S 1 ks 7 483,00 Kč
60179396 DAB.JETCOM JETCOM 102 T samonasávací čerpadlo 22-S 1 ks 8 125,00 Kč
102670080 DAB.JETCOM JETCOM 92 M samonasávací čerpadlo 22-S 1 ks 6 989,00 Kč
102670100 DAB.JETCOM JETCOM 132 M samonasávací čerpadlo 22-S 1 ks 7 903,00 Kč
60179417 DAB.JETCOM JETCOM 132 T samonasávací čerpadlo 22-S 1 ks 8 471,00 Kč
102160062 DAB.JET JET 151 M samonasávací čerpadlo 22-S 1 ks 17 733,00 Kč
60179886 DAB.JET JET 151 T samonasávací čerpadlo 22-S 1 ks 17 708,00 Kč
102160142 DAB.JET JET 200 M samonasávací čerpadlo 22-S 1 ks 17 659,00 Kč
60179888 DAB.JET JET 200 T samonasávací čerpadlo 22-S 1 ks 17 535,00 Kč
102160092 DAB.JET JET 251 M samonasávací čerpadlo 22-S 1 ks 20 203,00 Kč
60179885 DAB.JET JET 251 T samonasávací čerpadlo 22-S 1 ks 20 054,00 Kč
102160162 DAB.JET JET 300 M samonasávací čerpadlo 22-S 1 ks 18 572,00 Kč
60179887 DAB.JET JET 300 T samonasávací čerpadlo 22-S 1 ks 18 128,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – vertikální instalace

  • E.SYBOX – prezentační video

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
