Katalog Čerpací technika ČERPACÍ TECHNIKA Ponorná kalová čerpadla Průmysl PONORNÁ KALOVÁ ČERPADLA
PONORNÁ KALOVÁ ČERPADLA

PONORNÁ KALOVÁ ČERPADLA

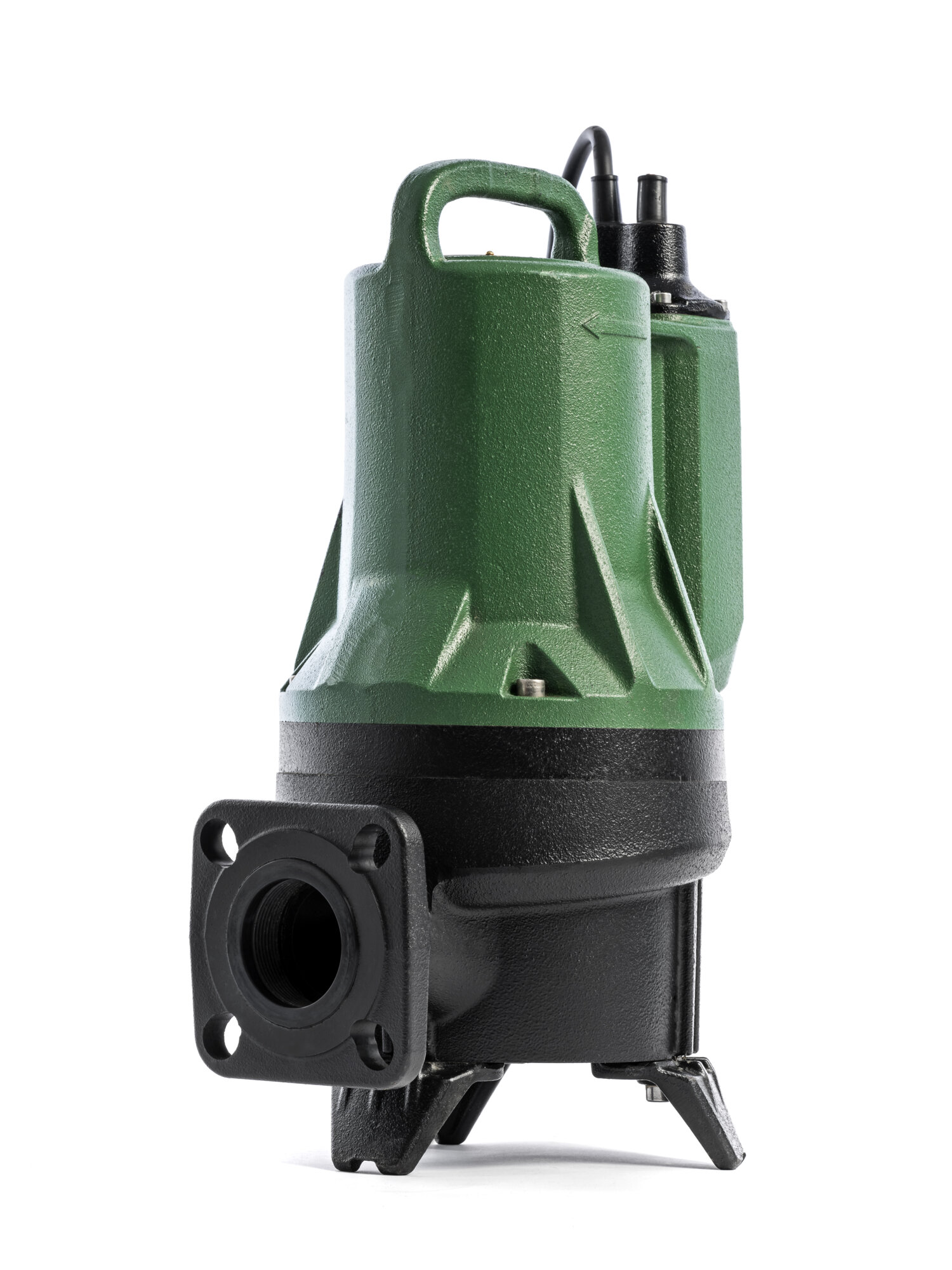

DAB.FEKA FXV

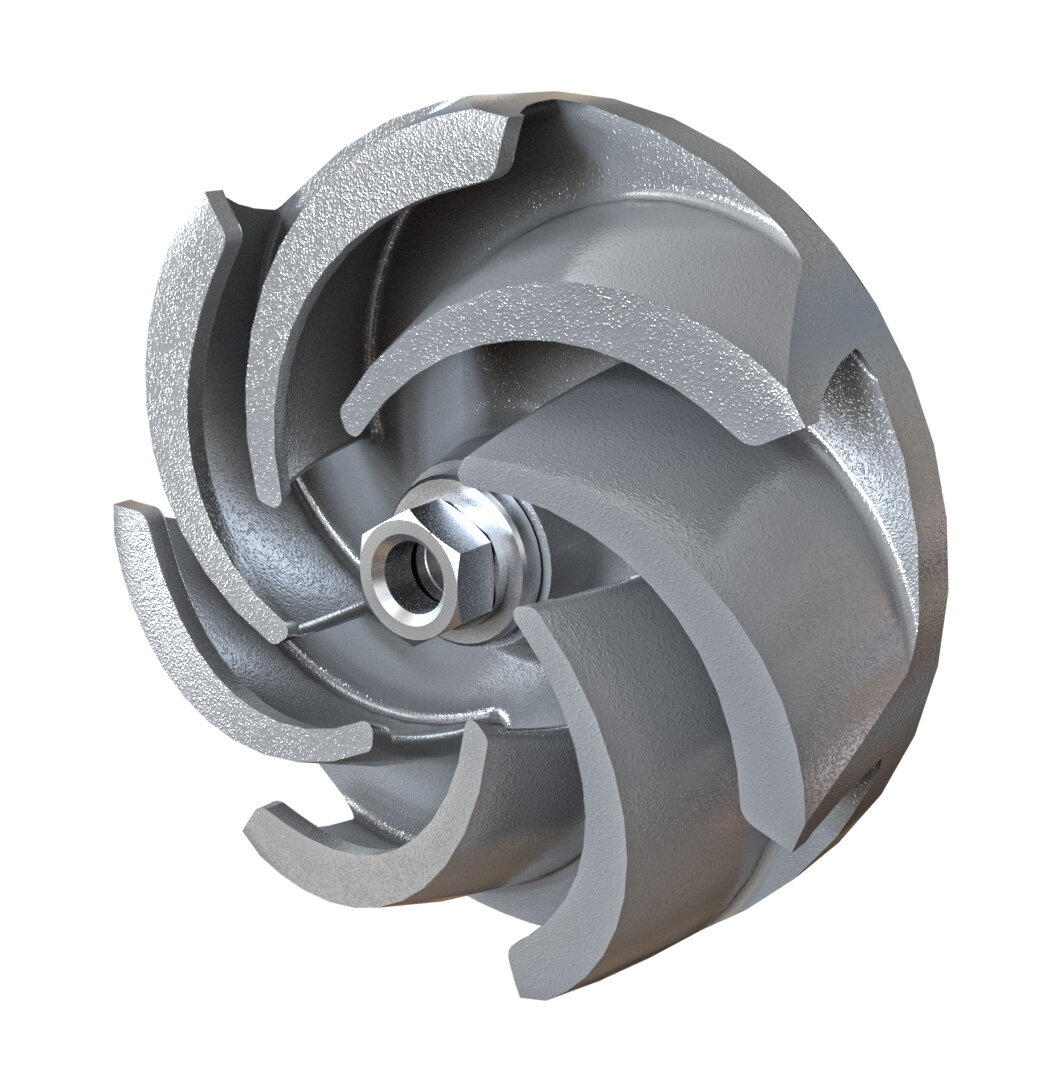

Ponorná kalová čerpadla pro čerpání odpadních vod v komerčních budovách. Čerpadla jsou certifikována podle normy pro odpadní vody EN 12050-1. Vhodná pro pevné instalace se zdvihacím zařízením nebo přenosné, pokud je čerpadlo umístěno přímo na dně nádrže. Vysoce výkonné super vortexové kolo s volným průchodem
Dvojitá mechanická ucpávka z karbidu křemíku v olejové komoře, která není v kontaktu s čerpanou kapalinou. Hřídel motoru z nerezové oceli AISI 304, kabelová průchodka zalitá pryskyřicí. Zmenšené celkové rozměry a výstupní připojení je jak přírubové, tak závitové. Čerpadla jsou konstruována pro rychlou údržbu díky konstruktivnímu řešení, které poskytuje snadný přístup k hlavním komponentům čerpadla. Jednofázové verze s integrovaným kondenzátorem, k dispozici s plovákem pro automatický provoz (M-A) s výkonem do 1,5 kW. Pro třífázové verze je ochrana odpovědností uživatele. Verze ATEX je k dispozici pro použití v prostředí s nebezpečím výbuchu. (Certifikace ATEX: II2G Ex db IIB T4 GB nebo IEC EX: Ex db IIB T4 Gb).

Provozní rozsah: průtokové množství do 59,7 m3/h s výtlakem až do 18,5 m
Čerpaná kapalina: s vláknem, papírem nebo textilním materiálem v domácím nebo komerčním prostředí
Průchodnost: pevné částice do 50 mm nebo 65 mm v závislosti na modelu
Rozsah teploty kapaliny: do + 50 ° C (+60 ° C na krátkou dobu) + 40 ° C pro verzi ATEX
Připojení přírubové a závitové: 2”, DN 50, DN 65
Typ oběžného kola: Vortex
Stupeň krytí: IP 68
Třída izolace motoru: F
Maximální doba chodu nasucho: 10 min
Možný typ instalace: přenosná, pevná se spojkou
Speciální verze na vyžádání: různé délky kabelů, napětí a frekvence

MA: jednofázové, s plovákem
M-NA: jednofázové, bez plováku
T-NA: třífázové, bez plováku

Technický list

Návod

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60191210 DAB.FEKA FXV FEKA FXV 20.07 M-A ponorné kalové čerpadlo 22-P 1 ks 26 788,00 Kč
60191208 DAB.FEKA FXV FEKA FXV 20.07 M-NA ponorné kalové čerpadlo 22-P 1 ks 26 027,00 Kč
60191209 DAB.FEKA FXV FEKA FXV 20.07 T-NA ponorné kalové čerpadlo 22-P 1 ks 25 267,00 Kč
60191229 DAB.FEKA FXV FEKA FXV 20.11 M-A ponorné kalové čerpadlo 22-P 1 ks 30 591,00 Kč
60191227 DAB.FEKA FXV FEKA FXV 20.11 M-NA ponorné kalové čerpadlo 22-P 1 ks 29 809,00 Kč
60191228 DAB.FEKA FXV FEKA FXV 20.11 T-NA ponorné kalové čerpadlo 22-P 1 ks 29 112,00 Kč
60194185 DAB.FEKA FXV FEKA FXV 20.15 M-A ponorné kalové čerpadlo 22-P 1 ks 35 978,00 Kč
60194186 DAB.FEKA FXV FEKA FXV 20.15 M-NA ponorné kalové čerpadlo 22-P 1 ks 35 217,00 Kč
60191261 DAB.FEKA FXV FEKA FXV 20.15 T-NA ponorné kalové čerpadlo 22-P 1 ks 33 654,00 Kč
60191265 DAB.FEKA FXV FEKA FXV 20.22 T-NA ponorné kalové čerpadlo 22-P 1 ks 38 999,00 Kč
60194085 DAB.FEKA FXV FEKA FXV 20.07 M-NA EX ponorné kalové čerpadlo 22-P 1 ks 29 935,00 Kč
60194086 DAB.FEKA FXV FEKA FXV 20.07 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 29 048,00 Kč
60194135 DAB.FEKA FXV FEKA FXV 20.11 M-NA EX ponorné kalové čerpadlo 22-P 1 ks 34 330,00 Kč
60194136 DAB.FEKA FXV FEKA FXV 20.11 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 33 443,00 Kč
60194187 DAB.FEKA FXV FEKA FXV 20.15 M-NA EX ponorné kalové čerpadlo 22-P 1 ks 40 478,00 Kč
60194189 DAB.FEKA FXV FEKA FXV 20.15 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 38 724,00 Kč
60194248 DAB.FEKA FXV FEKA FXV 20.22 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 44 872,00 Kč
60191269 DAB.FEKA FXV FEKA FXV 25.07.4 T-NA ponorné kalové čerpadlo 22-P 1 ks 38 999,00 Kč
60191271 DAB.FEKA FXV FEKA FXV 25.12.4 T-NA ponorné kalové čerpadlo 22-P 1 ks 42 105,00 Kč
60196348 DAB.FEKA FXV FEKA FXV 25.07 M-A ponorné kalové čerpadlo 22-P 1 ks 32 915,00 Kč
60196349 DAB.FEKA FXV FEKA FXV 25.07 M-NA ponorné kalové čerpadlo 22-P 1 ks 32 133,00 Kč
60196351 DAB.FEKA FXV FEKA FXV 25.07 T-NA ponorné kalové čerpadlo 22-P 1 ks 31 372,00 Kč
60191243 DAB.FEKA FXV FEKA FXV 25.11 M-A ponorné kalové čerpadlo 22-P 1 ks 37 499,00 Kč
60191230 DAB.FEKA FXV FEKA FXV 25.11 M-NA ponorné kalové čerpadlo 22-P 1 ks 36 738,00 Kč
60191244 DAB.FEKA FXV FEKA FXV 25.11 T-NA ponorné kalové čerpadlo 22-P 1 ks 35 978,00 Kč
60195811 DAB.FEKA FXV FEKA FXV 25.15 M-A ponorné kalové čerpadlo 22-P 1 ks 42 105,00 Kč
60194201 DAB.FEKA FXV FEKA FXV 25.15 M-NA ponorné kalové čerpadlo 22-P 1 ks 40 562,00 Kč
60191263 DAB.FEKA FXV FEKA FXV 25.15 T-NA ponorné kalové čerpadlo 22-P 1 ks 39 759,00 Kč
60191267 DAB.FEKA FXV FEKA FXV 25.22 T-NA ponorné kalové čerpadlo 22-P 1 ks 42 105,00 Kč
60191270 DAB.FEKA FXV FEKA FXV 25.07.4 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 44 872,00 Kč
60191272 DAB.FEKA FXV FEKA FXV 25.12.4 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 48 379,00 Kč
60196350 DAB.FEKA FXV FEKA FXV 25.07 M-NA EX ponorné kalové čerpadlo 22-P 1 ks 36 971,00 Kč
60196352 DAB.FEKA FXV FEKA FXV 25.07 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 36 084,00 Kč
60194139 DAB.FEKA FXV FEKA FXV 25.11 M-NA EX ponorné kalové čerpadlo 22-P 1 ks 42 231,00 Kč
60194194 DAB.FEKA FXV FEKA FXV 25.11 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 41 365,00 Kč
60194202 DAB.FEKA FXV FEKA FXV 25.15 M-NA EX ponorné kalové čerpadlo 22-P 1 ks 46 647,00 Kč
60194241 DAB.FEKA FXV FEKA FXV 25.15 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 45 759,00 Kč
60194255 DAB.FEKA FXV FEKA FXV 25.22 T-NA EX ponorné kalové čerpadlo 22-P 1 ks 48 379,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
