PONORNÁ 7" ČERPADLA DO VRTŮ A STUDNÍ

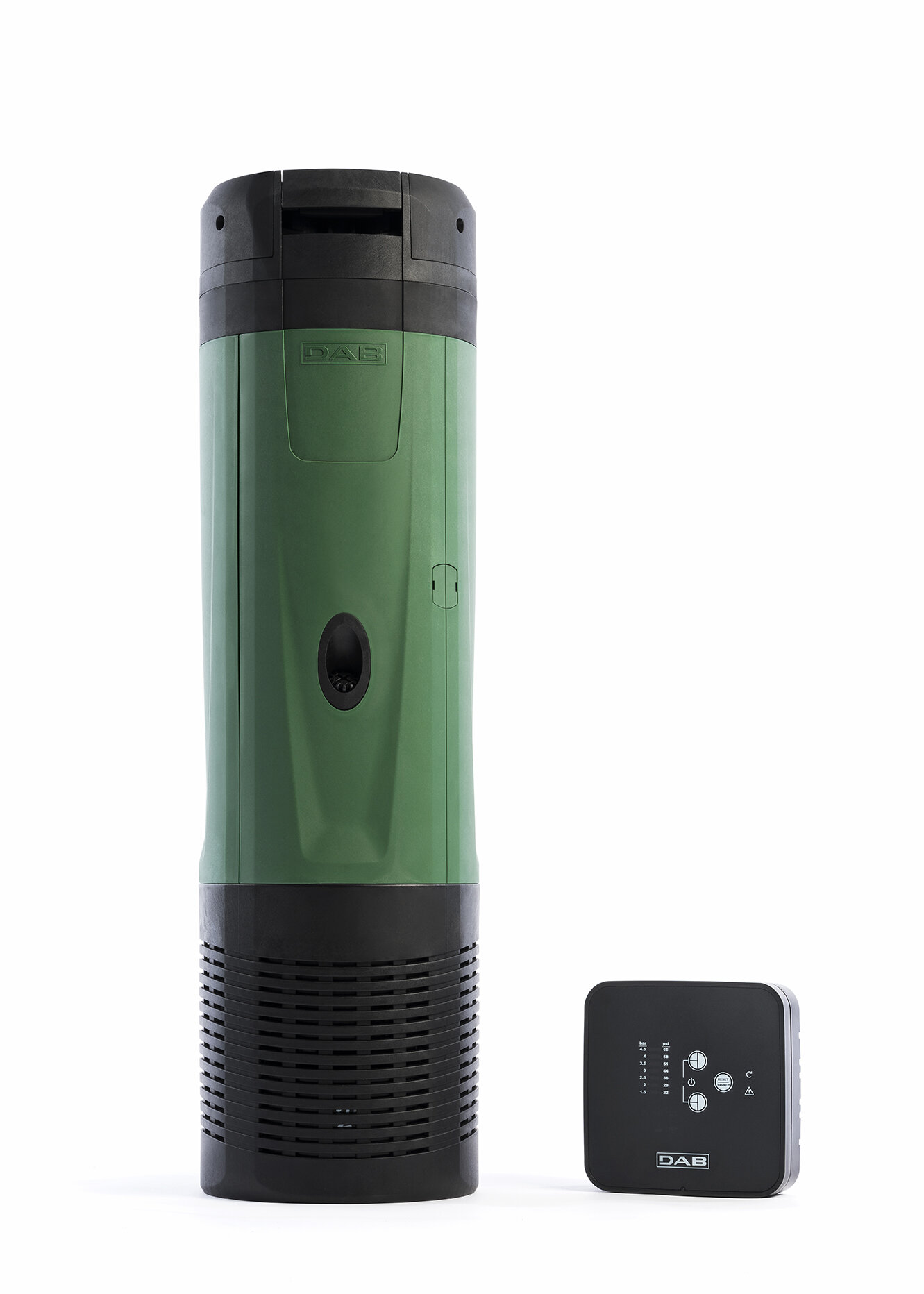

DTron2 je řada 7" elektronických ponorných čerpadel s více oběžnými koly. Jsou určena k čerpání čisté vody ze studní, jímek a nádrží. Možné použití při kompletním i částečném ponoření, nebo při čerpání na povrchu (s vhodným příslušenstvím). Jsou vhodná pro použití v domovním sektoru ke zvyšování tlaku, opětovnému využití dešťové vody, zahradničení a zavlažování. Čerpadlo může být instalováno také horizontálně. Čerpadlo je vybaveno technologií PLC (PowerLine Communication), která mu umožňuje komunikovat s externím regulátorem Com Box (součástí dodávky). K dispozici je také v provedení X s 1" vstupem a kitem X, který obsahuje sací hadici v délce 1 metr a plovák zabraňující nasátí nečistot ze dna. Celé čerpadlo má stupeň krytí IP68. Pomocí příslušenství DOC68 (na vyžádání) je možné jej použít jako povrchové čerpadlo se stupněm krytí IP68, tak může být použito pod hladinou vody. Součástí čerpadla je expanzní nádoba, není potřeba žádná externí.
Provozní rozsah: průtok do 7,2 m3/h s výtlakem až do 45 m
Max. hloubka ponoru: 7/12 m
Typ čerpané kapaliny: čistá, bez pevných nebo abrazivních částic, neviskózní, neagresivní, bez krystalizace, chemicky neutrální
Průchodnost: 2 mm
Minimální hloubka sání: 110 mm
Minimální výška hladiny: 35 mm
Rozsah teplot kapaliny: od +0 °C do +50 °C
Minimální a maximální teplota okolního prostředí: < 0 °C / +50 °C
Max. hloubka ponoru: 15 m
Nastavený tlak: 2,4 bar (+-0,2)
Přírubové / závitové připojení: závitové 1 1/4"
Maximální průměr čerpadla: 185 mm
Materiál oběžného kola: technopolymer / nerez ocel AISI 304
Maximální počet spuštění: 60/h
Nepřetržitý provoz: ano
Stupeň krytí: IP68
Třída izolace motoru: F
Napájecí kabel (m), zástrčka: 10/15 m se zástrčkou
Jednofázový příkon: 1x230 V 50 Hz
Možné způsoby instalace: Pevná, horizontální nebo vertikální. Ponořené nebo částečně ponořené. Lze je instalovat na povrchu, pod hladinou vody, nebo po instalaci příslušenství DOC68 venku ve vertikální pozici (není součástí dodávky).
Zvláštní provedení na vyžádání: X provedení s kitem pro sání výše u hladiny. Provedení pro instalaci na povrchu (je vyžadováno příslušenství DOC68).Certifikované dle WRAS, ACS, NSF 61 a 372.
Technický list
| Obj. kód | Typ | Název | Produktová skupina | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60195016 | DAB.DTRON 3 | DTRON 3 35/90 ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 17 179,00 Kč |
| 60188287 | DAB.DTRON 3 | DTRON 3 45/90 ponorné 7" automatické čerpadlo s řídicí jednotkou *AD* | A | 1 | ks |
|
| 60195034 | DAB.DTRON 3 | DTRON 3 35/120 ponorné 7" automatické čerpadlo s řídicí jednotkou *AD* | A | 1 | ks |
|
| 60195012 | DAB.DTRON 3 | DTRON 3 35/90 X ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 18 297,00 Kč |
| 60194987 | DAB.DTRON 3 | DTRON 3 45/90 X ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 19 669,00 Kč |
| 60195032 | DAB.DTRON 3 | DTRON 3 35/120 X ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 19 669,00 Kč |
| 60196491 | DAB.DTRON 3 | DTRON 3 35/90 X ponorné 7" automatické čerpadlo + 1m sací KIT | 22-S | 1 | ks | 23 910,00 Kč |
| 60196492 | DAB.DTRON 3 | DTRON 3 45/90 X ponorné 7" automatické čerpadlo s řídicí jednotkou + 1m sací KIT *AD* | A | 1 | ks |
|
| 60202519 | DAB.DTRON 3 | DTRON 3 35/120 X ponorné 7" automatické čerpadlo s řídicí jednotkou + 1m sací KIT *AD* | A | 1 | ks |
|
Kontaktní osoby
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
E.SYBOX
-
E.SYBOX – vertikální instalace
-
E.SYBOX – prezentační video
-
E.SYBOX MINI – instalace na stěnu
-
E.SYBOX – horizontální instalace
-
E.SYBOX MINI – vertikální instalace
-
E.SYBOX – spot
-
E.SYBOX MINI – konfigurace
-
E.SYBOX – konfigurace
-
E.SYBOX MINI – horizontální instalace
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentační video
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
