Katalog Čerpací technika ČERPACÍ TECHNIKA Ponorná čerpadla a ponorné motory… PONORNÁ 12" ČERPADLA
PONORNÁ 12" ČERPADLA

PONORNÁ 12" ČERPADLA

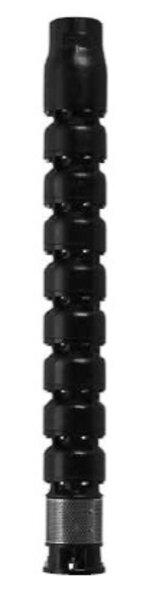

DAB.SMC12 360, DAB.SMC12 420

Vícestupňová ponorná čerpadla pro studny 12" nebo větší. Tato čerpadla lze použít v široké škále aplikací, například v hospodářské a průmyslové oblasti a pro požární nebo zavlažovací systémy. Konstrukční vlastnosti čerpadla: těleso čerpadla z litiny a oběžná kola z nerezové oceli AISI 304. Čerpadlo je vybaveno zpětným ventilem s nízkou ztrátovou zátěží.
Spojení se 6", 8", 10" nebo 12" motory v závislosti na požadovaném výkonu hydrauliky:
TR8
TR10
TR12

Provozní rozsah: až 540 m3/h s výtlakem do 320 m
Čerpaná kapalina: čistá bez pevných nebo abrazivních látek, chemicky neutrální, bez krystalizace, vlastnostmi blízká vodě
Počet startů: v závislosti na typu motoru
Maximální povolené množství písku: 40 g/m3
Okolní teplota: 30 °C
Horizontální nebo vertikální instalace

Propojení s motory 8", 10" nebo 12" v závislosti na požadovaném hydraulickém výkonu a dostupném standardním nebo nerezovém provedení:
TR8: převinutelný 8" ponorný motor
TR10: převinutelný 10" ponorný motor
TR12: převinutelný 12" ponorný motor

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60177520 DAB.SMC12 360 SMC12 360/1A ponorné 12" čerpadlo - 45,0kW - hydraulická část 22-P 1 ks 246 775,00 Kč
60177521 DAB.SMC12 360 SMC12 360/1B ponorné 12" čerpadlo - 55,0kW - hydraulická část 22-P 1 ks 246 775,00 Kč
60177522 DAB.SMC12 360 SMC12 360/1C ponorné 12" čerpadlo - 75,0kW - hydraulická část 22-P 1 ks 246 775,00 Kč
60177523 DAB.SMC12 360 SMC12 360/2A ponorné 12" čerpadlo - 75,0kW - hydraulická část 22-P 1 ks 357 499,00 Kč
60177524 DAB.SMC12 360 SMC12 360/2B ponorné 12" čerpadlo - 92,0kW - hydraulická část 22-P 1 ks 357 499,00 Kč
60177525 DAB.SMC12 360 SMC12 360/2C ponorné 12" čerpadlo - 110,0kW - hydraulická část 22-P 1 ks 357 499,00 Kč
60177526 DAB.SMC12 360 SMC12 360/3A ponorné 12" čerpadlo - 132,0kW - hydraulická část 22-P 1 ks 468 244,00 Kč
60177527 DAB.SMC12 360 SMC12 360/3B ponorné 12" čerpadlo - 150,0kW - hydraulická část 22-P 1 ks 468 244,00 Kč
60177528 DAB.SMC12 360 SMC12 360/4A ponorné 12" čerpadlo - 190,0kW - hydraulická část 22-P 1 ks 578 789,00 Kč
60177529 DAB.SMC12 360 SMC12 360/5A ponorné 12" čerpadlo - 220,0kW - hydraulická část 22-P 1 ks 692 537,00 Kč
60177530 DAB.SMC12 360 SMC12 360/5B ponorné 12" čerpadlo - 250,0kW - hydraulická část 22-P 1 ks 692 537,00 Kč
60177531 DAB.SMC12 420 SMC12 420/1A ponorné 12" čerpadlo - 45,0kW - hydraulická část 22-P 1 ks 257 561,00 Kč
60177532 DAB.SMC12 420 SMC12 420/1B ponorné 12" čerpadlo - 55,0kW - hydraulická část 22-P 1 ks 257 561,00 Kč
60177533 DAB.SMC12 420 SMC12 420/2A ponorné 12" čerpadlo - 92,0kW - hydraulická část 22-P 1 ks 369 196,00 Kč
60177534 DAB.SMC12 420 SMC12 420/2B ponorné 12" čerpadlo - 110,0kW - hydraulická část 22-P 1 ks 369 196,00 Kč
60177535 DAB.SMC12 420 SMC12 420/3A ponorné 12" čerpadlo - 132,0kW - hydraulická část 22-P 1 ks 481 053,00 Kč
60177536 DAB.SMC12 420 SMC12 420/3B ponorné 12" čerpadlo - 150,0kW - hydraulická část 22-P 1 ks 481 053,00 Kč
60177537 DAB.SMC12 420 SMC12 420/4A ponorné 12" čerpadlo - 190,0kW - hydraulická část 22-P 1 ks 592 888,00 Kč
60177538 DAB.SMC12 420 SMC12 420/4B ponorné 12" čerpadlo - 220,0kW - hydraulická část 22-P 1 ks 595 690,00 Kč
60177539 DAB.SMC12 420 SMC12 420/5A ponorné 12" čerpadlo - 250,0kW - hydraulická část 22-P 1 ks 707 370,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
