OVLÁDACÍ PANEL PRO 3 ČERPADLA

OVLÁDACÍ PANEL PRO 3 ČERPADLA

DAB.PRISLUSENSTVI ED

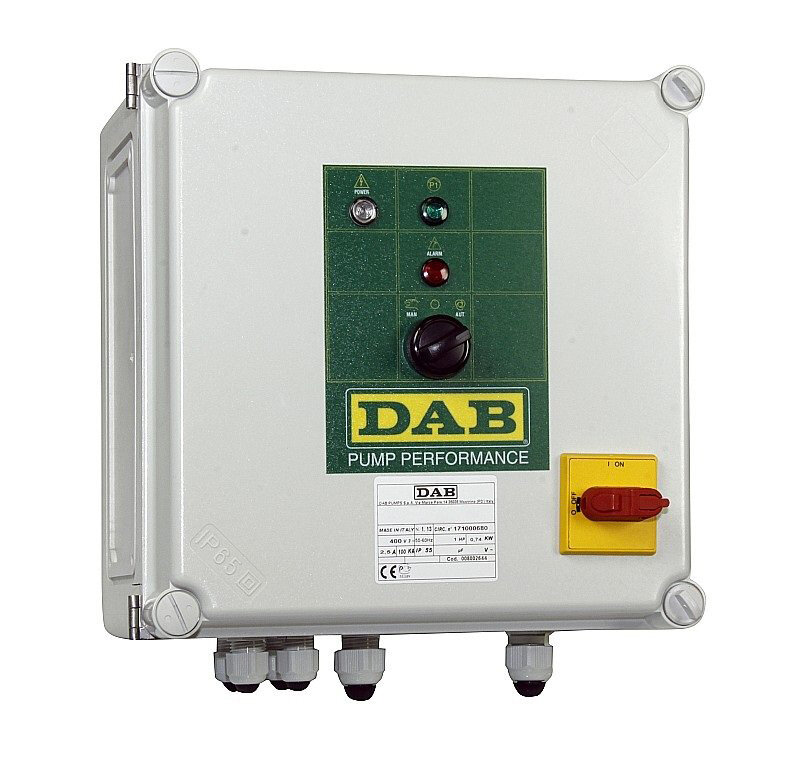

Kontrolní panel chrání čerpadla proti přetížení, zkratu nebo nadměrnému oteplení jistícími přístroji s manuálním resetem. Typy E3D9M, E9D6MHS, od E3D12T do E3D90T SD umožňují připojení signálu přes tepelnou ochranu, pokud je jí čerpadlo opatřeno. Panel je dodáván kompletní se svorkami pro připojení motoru čerpadla a plovákových spínačů. Je doplněn svorkami pro použití alarmového plováku a svorkami (bezpotenciální kontakt) pro dálkové spouštění akustického nebo světelného alarmu. Typ E3D9MHS je vybaven automatickým zařízením pro zvýšení rozběhového momentu.

Součástí dodávky:

  • Hlavní spínač s uzamykatelnými dvířky (s výjimkou jednofázové verze)
  • Vlastní ochranný transformátor pro napájení
  • Tlačítko na předním panelu pro ruční provoz (jednofázové verze)
  • Spínač na předním panelu pro ruční provoz - 0 - Automatický provoz
  • Chybové hlášení
  • Signalizace chodu čerpadla
  • Signalizace stavu napětí

Rozsah okolní teploty: od -10 °C do + 40 °C
Stupeň krytí: IP55

Technický list

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60170030 DAB.PRISLUSENSTVI ED E3D0,9M ovládací panel (pro 3 čerpadla) 22-P 1 ks 51 681,00 Kč
60170032 DAB.PRISLUSENSTVI ED E3D2,25M ovládací panel (pro 3 čerpadla) 22-P 1 ks 51 681,00 Kč
60170033 DAB.PRISLUSENSTVI ED E3D3M ovládací panel (pro 3 čerpadla) 22-P 1 ks 51 681,00 Kč
60170035 DAB.PRISLUSENSTVI ED E3D9M 40uF ovládací panel (pro 3 čerpadla) 22-P 1 ks 52 037,00 Kč
60170037 DAB.PRISLUSENSTVI ED E3D9M HS ovládací panel (pro 3 čerpadla) 22-P 1 ks 65 024,00 Kč
60170039 DAB.PRISLUSENSTVI ED E3D4,5M ovládací panel (pro 3 čerpadla) 22-P 1 ks 62 845,00 Kč
60170041 DAB.PRISLUSENSTVI ED E3D6M ovládací panel (pro 3 čerpadla) 22-P 1 ks 45 566,00 Kč
60170042 DAB.PRISLUSENSTVI ED E3D7,2M ovládací panel (pro 3 čerpadla) 22-P 1 ks 74 119,00 Kč
108330440 DAB.PRISLUSENSTVI ED E3D3T ovládací panel (pro 3 čerpadla) 22-P 1 ks 66 825,00 Kč
108330450 DAB.PRISLUSENSTVI ED E3D4,5T ovládací panel (pro 3 čerpadla) 22-P 1 ks 66 825,00 Kč
60115082 DAB.PRISLUSENSTVI ED E3D7,5T ovládací panel (pro 3 čerpadla) 22-P 1 ks 67 114,00 Kč
60170069 DAB.PRISLUSENSTVI ED E3D12T ovládací panel (pro 3 čerpadla) 22-P 1 ks 66 381,00 Kč
60170070 DAB.PRISLUSENSTVI ED E3D22,5T ovládací panel (pro 3 čerpadla) 22-P 1 ks 68 804,00 Kč
60170071 DAB.PRISLUSENSTVI ED E3D33T ovládací panel (pro 3 čerpadla) 22-P 1 ks 69 939,00 Kč
60170049 DAB.PRISLUSENSTVI ED E3D42T ovládací panel (pro 3 čerpadla) 22-P 1 ks 69 694,00 Kč
60170050 DAB.PRISLUSENSTVI ED E3D45T ovládací panel (pro 3 čerpadla) 22-P 1 ks 70 917,00 Kč
60170051 DAB.PRISLUSENSTVI ED E3D22,5T SD ovládací panel (pro 3 čerpadla) 22-P 1 ks 90 309,00 Kč
60170072 DAB.PRISLUSENSTVI ED E3D45T SD ovládací panel (pro 3 čerpadla) 22-P 1 ks 114 237,00 Kč
60170073 DAB.PRISLUSENSTVI ED E3D60T SD ovládací panel (pro 3 čerpadla) 22-P 1 ks 123 310,00 Kč
60170074 DAB.PRISLUSENSTVI ED E3D75T SD ovládací panel (pro 3 čerpadla) 22-P 1 ks 180 773,00 Kč
60170052 DAB.PRISLUSENSTVI ED E3D90T SD ovládací panel (pro 3 čerpadla) 22-P 1 ks 202 700,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
