Katalog Čerpací technika ČERPACÍ TECHNIKA Odstředivá čerpadla Průmysl ODSTŘEDIVÁ ČERPADLA S JEDNÍM…
ODSTŘEDIVÁ ČERPADLA S JEDNÍM OBĚŽNÝM KOLEM

ODSTŘEDIVÁ ČERPADLA S JEDNÍM OBĚŽNÝM KOLEM

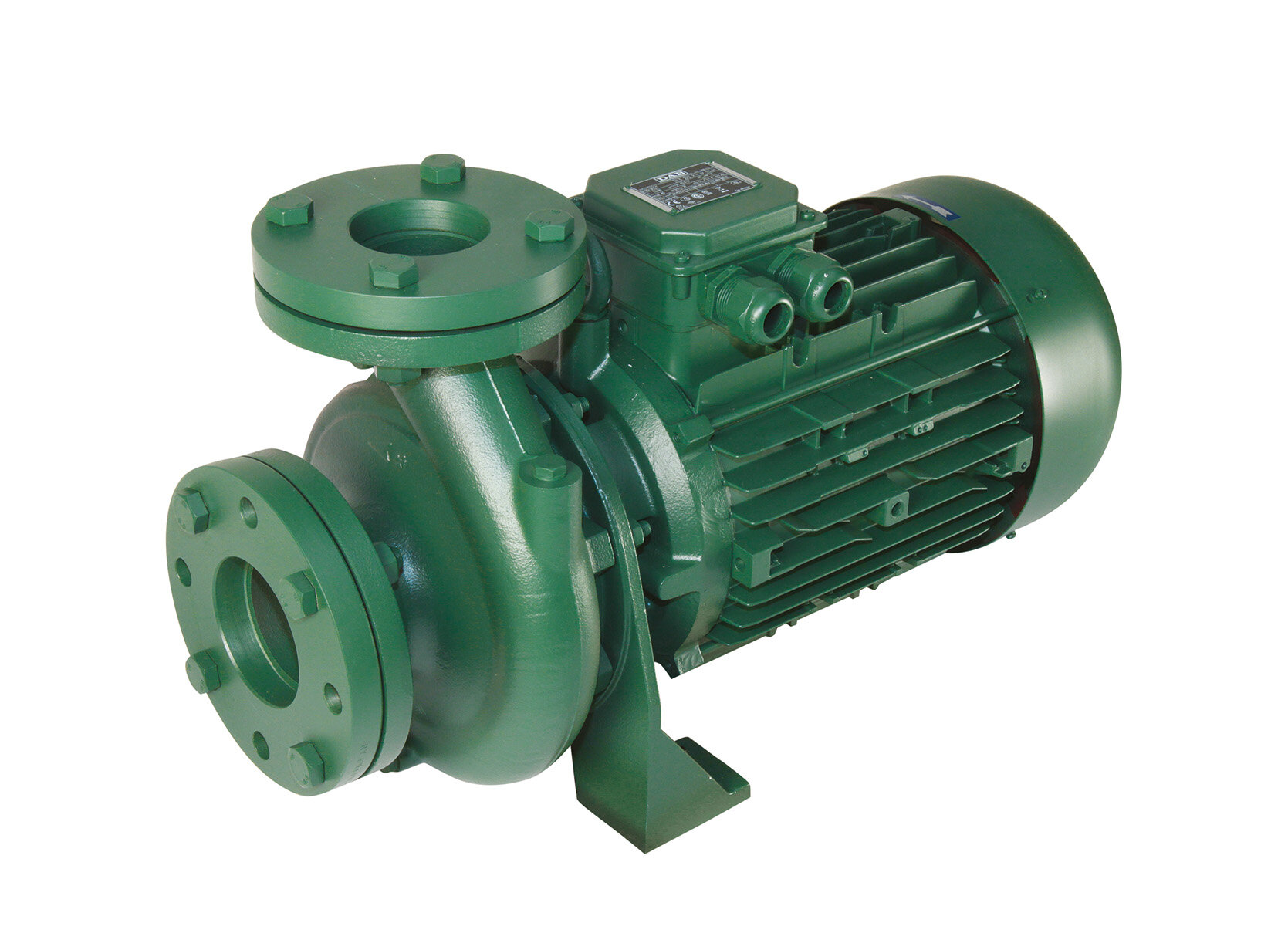

DAB.K



Jednoduché jednostupňové horizontální odstředivé čerpadlo s litinovým tělesem.
Radiální nebo radiaxiální oběžné kolo je dle typu z technopolymeru A nebo B, případně z litiny.
Mechanická ucpávka: uhlík / keramika
Uzavřený asynchronní motor chlazený vnější ventilací.
Vestavná tepelná ochrana motoru a kondenzátor u jednofázové verze.
Pro třífázové motory nutno použít vhodné ochrany motoru proti přetížení.
Stupeň krytí motoru: IP44
Třída izolace: F
Provedeno podle norem: CEI 2-3
Provozní rozsah: od 1,8 do 96 m3/h s výtlakem až do 62 m
Rozsah teploty kapaliny:
od -10 °C do +50 °C (K 20/41 - K 30/70 - K 30/100 - K 36/100 - K 12/200 - K 36/200 - K 40/200)
od -15 °C do +110 °C (ostatní typy)
Čerpaná kapalina: čistá, bez pevných nebo abrazivních látek, neagresivní, neviskózní, nekrystalizující, chemicky neutrální, vlastnostmi blízká vodě



Technický list

Návod

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
102110004 DAB.K K 20/41 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 6 405,00 Kč
60204037 DAB.K K 20/41 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 6 516,00 Kč
102110024 DAB.K K 30/70 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 8 450,00 Kč
60179407 DAB.K K 30/70 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 8 962,00 Kč
102110042 DAB.K K 30/100 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 11 208,00 Kč
60179858 DAB.K K 30/100 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 11 497,00 Kč
102110162 DAB.K K 36/100 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 12 609,00 Kč
60179861 DAB.K K 36/100 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 12 209,00 Kč
60168883 DAB.K K 12/200 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 8 450,00 Kč
60179406 DAB.K K 12/200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 9 029,00 Kč
60152451 DAB.K K 36/200 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 29 977,00 Kč
60179375 DAB.K K 36/200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 20 415,00 Kč
60152452 DAB.K K 40/200 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 30 955,00 Kč
60179374 DAB.K K 40/200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 21 104,00 Kč
60152453 DAB.K K 55/200 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 36 292,00 Kč
60179853 DAB.K K 55/200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 24 706,00 Kč
102130402 DAB.K K 14/400 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 15 633,00 Kč
60179855 DAB.K K 14/400 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 15 478,00 Kč
60168869 DAB.K K 11/500 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 33 046,00 Kč
60179379 DAB.K K 11/500 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 22 549,00 Kč
60168870 DAB.K K 18/500 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 33 980,00 Kč
60179380 DAB.K K 18/500 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 23 172,00 Kč
60168871 DAB.K K 28/500 M odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 37 960,00 Kč
60179882 DAB.K K 28/500 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 25 885,00 Kč
60180172 DAB.K K 40/400 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 56 685,00 Kč
60167622 DAB.K K 50/400 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 59 109,00 Kč
60167623 DAB.K K 30/800 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 60 176,00 Kč
60167624 DAB.K K 40/800 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 73 497,00 Kč
60167625 DAB.K K 50/800 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 76 232,00 Kč
60167626 DAB.K K 20/1200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 71 562,00 Kč
60167627 DAB.K K 25/1200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 75 676,00 Kč
60167628 DAB.K K 35/1200 T odstředivé čerpadlo s jedním oběžným kolem 22-P 1 ks 78 456,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – vertikální instalace

  • E.SYBOX – prezentační video

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
