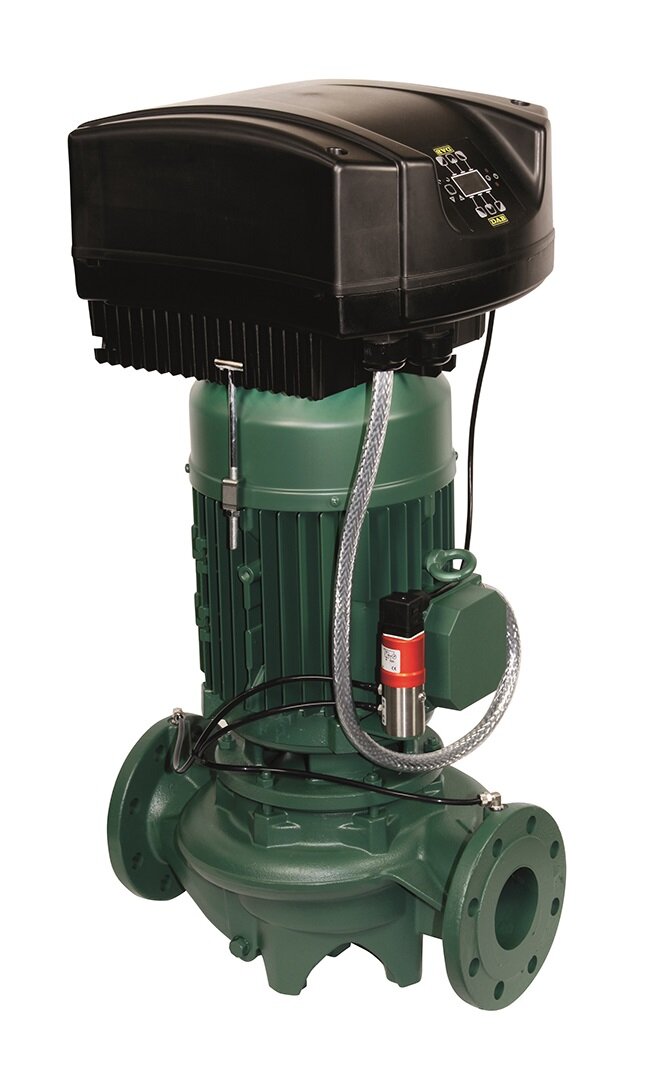

ELEKTRONICKÁ SUCHOBĚŽNÁ ČERPADLA PRO OTOPNÉ, KLIMATIZAČNÍ, SOLÁRNÍ A HORKOVODNÍ SYSTÉMY - 4 PÓLOVÁ
DAB.CME, DAB.CM-GE, DAB.DCME, DAB.DCM-GE
Oběhová čerpadla pro otopné nebo klimatizační systémy s inline vstupy, vhodná pro instalaci přímo na potrubí v občanských a průmyslových otopných a klimatizačních systémech, pro zavlažování i domovní rozvody vody. Velmi všestranné použití díky frekvenčnímu měniči DAB.MCE/C, který přizpůsobuje otáčky čerpadla aktuálním potřebám systému a udržuje optimální tlakové ztráty.

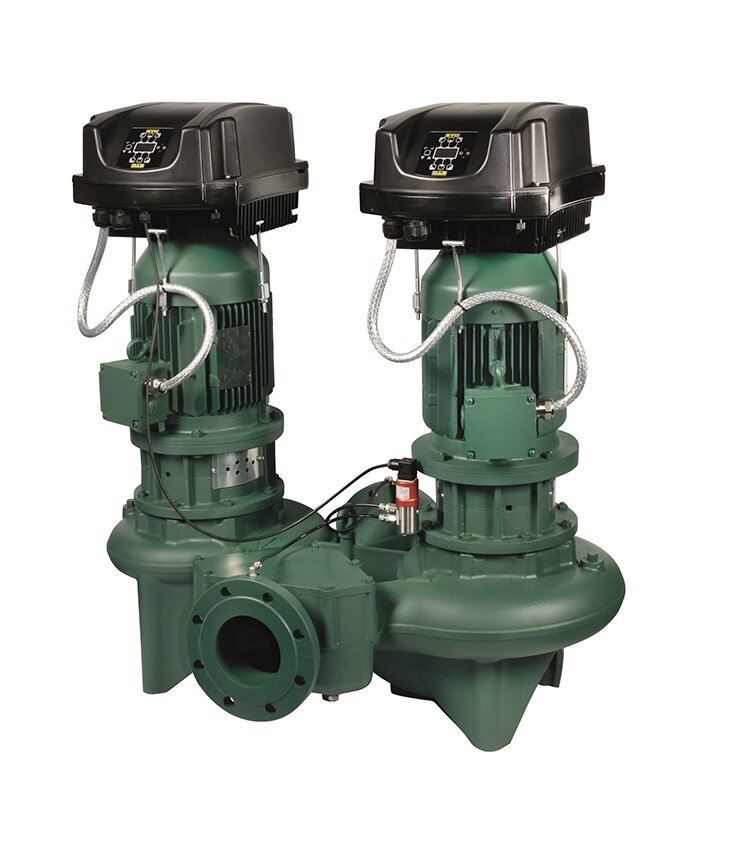

Čerpadla jsou dostupná v jednotlivém a ve zdvojeném provedení. Sací a výtlačný otvor příruby PN 16, osazené závitovými otvory pro manometry.
Těleso čerpadla a podpěra motoru z litiny, oběžné kolo z litiny nebo z technopolymeru v závislosti na modelu (z bronzu, na vyžádání, pouze pro rozměry od DN 65 do DN 150).
Hřídel z nerez oceli.
Těsnicí zařízení: standardizovaná mechanická ucpávka vyrobená dle DIN 24960 z uhlíku/karbidu křemíku s O-kroužky z EPDM. 4pólový třífázový motor s vnějším chlazením. Rotor uložený v mohutných ložiskách s tukovou náplní, která zajišťují dlouhodobý, bezporuchový a tichý chod. Konstrukce dle evropských norem CEI 2-3. Těleso čerpadla a mezikus z litiny.
Standardní ucpávka: uhlík/keramika
Uzavřený asynchronní motor, chlazený vnější ventilací. Elektromotor čerpadla nutno chránit dle předepsané normy
Řízení elektronickou jednotkou MCE/C: vysoká frekvence modulace - nízká hlučnost, měkký start, řízený doběh, ochrana motoru
Stupeň krytí: IP55
Třída izolace: F
Vyrobeno podle normy: CEI 2-3
Rozsah teploty kapaliny: od -10 °C do +140 °C
Provozní rozsah: od 1,2 do 360 m3/h s výtlakem až do 34 m
Čerpaná kapalina: čistá, bez pevných a abrazivních látek, neviskózní, nekrystalizující, chemicky neutrální, vlastnostmi blízká vodě
Maximální pracovní tlak: 16 bar (1000 kPa)
Na objednávku i s bronzovým oběžným kolem
| Obj. kód | Typ | Název | Produktová skupina | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60201942 | DAB.CME | CME 40- 870 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 64 625,00 Kč |
| 60142765 | DAB.CME | CME 40-1450 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 82 560,00 Kč |
| 60201943 | DAB.CME | CME 50-1000 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 66 746,00 Kč |
| 60142767 | DAB.CME | CME 50-1420 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 88 715,00 Kč |
| 60206461 | DAB.CME | CME 65- 660/A/BAQE/0,55 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 72 479,00 Kč |
| 60191977 | DAB.CM-GE | CM-GE 65-920/A/BAQE/0,75 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 73 215,00 Kč |
| 60191978 | DAB.CM-GE | CM-GE 65-1200/A/BAQE/1,5 M suchoběžné čerpadlo s měničem MCE15/C - přírubové | 22-P | 1 | ks | 85 471,00 Kč |
| 60191981 | DAB.CM-GE | CM-GE 80-650/A/BAQE/0,75 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 79 001,00 Kč |
| 60191982 | DAB.CM-GE | CM-GE 80- 890/A/BAQE/1,5 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 91 274,00 Kč |
| 60191986 | DAB.CM-GE | CM-GE 100-510/A/BAQE/0,75 M suchoběžné čerpadlo s měničem MCE11/C - přírubové | 22-P | 1 | ks | 85 752,00 Kč |
| 60191987 | DAB.CM-GE | CM-GE 100- 865/A/BAQE/2,2 M suchoběžné čerpadlo s měničem MCE22/C - přírubové | 22-P | 1 | ks | 103 880,00 Kč |
| 60147374 | DAB.CME | CME 40-1450 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 106 089,00 Kč |
| 60147375 | DAB.CME | CME 50-1420 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 112 225,00 Kč |
| 60191994 | DAB.CM-GE | CM-GE 65- 920/A/BAQE/0,75 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 96 797,00 Kč |
| 60191995 | DAB.CM-GE | CM-GE 65-1200/A/BAQE/1,5 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 100 461,00 Kč |
| 60191979 | DAB.CM-GE | CM-GE 65-1680/A/BAQE/3 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 105 090,00 Kč |
| 60191980 | DAB.CM-GE | CM-GE 65-2380/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 120 080,00 Kč |
| 60191996 | DAB.CM-GE | CM-GE 80- 650/A/BAQE/0,75 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 102 530,00 Kč |
| 60191997 | DAB.CM-GE | CM-GE 80- 890/A/BAQE/1,5 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 106 264,00 Kč |
| 60191983 | DAB.CM-GE | CM-GE 80-1530/A/BAQE/3 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 110 928,00 Kč |
| 60191984 | DAB.CM-GE | CM-GE 80-1700/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 125 901,00 Kč |
| 60191985 | DAB.CM-GE | CM-GE 80-2410/A/BAQE/5,5 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 141 452,00 Kč |
| 60167282 | DAB.CM-GE | CM-GE 80-2700/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 177 621,00 Kč |
| 60167283 | DAB.CM-GE | CM-GE 80-3420/A/BAQE/11 T suchoběžné čerpadlos měničem MCE110/C - přírubové | 22-P | 1 | ks | 187 510,00 Kč |
| 60191998 | DAB.CM-GE | CM-GE 100- 510/A/BAQE/0,75 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 109 297,00 Kč |
| 60191999 | DAB.CM-GE | CM-GE 100- 865/A/BAQE/2,2 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 112 979,00 Kč |
| 60191988 | DAB.CM-GE | CM-GE 100-1020/A/BAQE/3 T suchoběžné čerpadlo s měničem MCE30/C - přírubové | 22-P | 1 | ks | 117 608,00 Kč |
| 60191989 | DAB.CM-GE | CM-GE 100-1320/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 132 686,00 Kč |
| 60191990 | DAB.CM-GE | CM-GE 100-1650/A/BAQE/5,5 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 148 132,00 Kč |
| 60167284 | DAB.CM-GE | CM-GE 100-2050/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 184 301,00 Kč |
| 60167285 | DAB.CM-GE | CM-GE 100-2550/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 194 207,00 Kč |
| 60167286 | DAB.CM-GE | CM-GE 100-3290/A/BAQE/15 T suchoběžné čerpadlo s měničem MCE150/C - přírubové | 22-P | 1 | ks | 235 899,00 Kč |
| 60191991 | DAB.CM-GE | CM-GE 125-1075/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 144 415,00 Kč |
| 60191992 | DAB.CM-GE | CM-GE 125-1270/A/BAQE/5,5 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 159 931,00 Kč |
| 60167287 | DAB.CM-GE | CM-GE 125-1560/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 196 013,00 Kč |
| 60167288 | DAB.CM-GE | CM-GE 125-2100/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 205 936,00 Kč |
| 60167289 | DAB.CM-GE | CM-GE 125-2550/A/BAQE/15 T suchoběžné čerpadlo s měničem MCE150/C - přírubové | 22-P | 1 | ks | 247 576,00 Kč |
| 60191993 | DAB.CM-GE | CM-GE 150- 955/A/BAQE/5,5 T suchoběžné čerpadlo s měničem MCE55/C - přírubové | 22-P | 1 | ks | 171 240,00 Kč |
| 60167290 | DAB.CM-GE | CM-GE 150-1322/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 210 319,00 Kč |
| 60167291 | DAB.CM-GE | CM-GE 150-1600/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - přírubové | 22-P | 1 | ks | 222 890,00 Kč |
| 60167292 | DAB.CM-GE | CM-GE 150-1950/A/BAQE/15 T suchoběžné čerpadlo s měničem MCE150/C - přírubové | 22-P | 1 | ks | 261 304,00 Kč |
| 60142830 | DAB.DCME | DCME 40-620 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 124 936,00 Kč |
| 60142831 | DAB.DCME | DCME 50-460 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 127 829,00 Kč |
| 60142832 | DAB.DCME | DCME 50-880 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 136 736,00 Kč |
| 60206465 | DAB.DCM-GE | DCM-GE 65-660/A/BAQE/0,55 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 148 886,00 Kč |
| 60192000 | DAB.DCM-GE | DCM-GE 65-920/A/BAQE/0,75 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 151 025,00 Kč |
| 60192002 | DAB.DCM-GE | DCM-GE 65-1200/A/BAQE/1,5M suchoběžné čerpadlo s měničem MCE15/C - zdvojené přírubové | 22-P | 1 | ks | 176 061,00 Kč |
| 60192005 | DAB.DCM-GE | DCM-GE 80-650/A/BAQE/0,75 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 163 333,00 Kč |
| 60192006 | DAB.DCM-GE | DCM-GE 80-890/A/BAQE/1,5 M suchoběžné čerpadlo s měničem MCE15/C - zdvojené přírubové | 22-P | 1 | ks | 184 301,00 Kč |
| 60192012 | DAB.DCM-GE | DCM-GE 100-510/A/BAQE/0,75 M suchoběžné čerpadlo s měničem MCE11/C - zdvojené přírubové | 22-P | 1 | ks | 173 256,00 Kč |
| 60192013 | DAB.DCM-GE | DCM-GE 100-865/A/BAQE/2,2 M suchoběžné čerpadlo s měničem MCE22/C - zdvojené přírubové | 22-P | 1 | ks | 209 881,00 Kč |
| 60192020 | DAB.DCM-GE | DCM-GE 65-920/A/BAQE/0,75 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 198 608,00 Kč |
| 60192025 | DAB.DCM-GE | DCM-GE 65-1200/A/BAQE/1,5 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 206 322,00 Kč |
| 60192003 | DAB.DCM-GE | DCM-GE 65-1680/A/BAQE/3 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 216 175,00 Kč |
| 60192004 | DAB.DCM-GE | DCM-GE 65-2380/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 246 804,00 Kč |
| 60192021 | DAB.DCM-GE | DCM-GE 80- 650/A/BAQE/0,75 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 210 845,00 Kč |
| 60192022 | DAB.DCM-GE | DCM-GE 80- 890/A/BAQE/1,5 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 214 650,00 Kč |
| 60192007 | DAB.DCM-GE | DCM-GE 80-1530/A/BAQE/3 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 224 065,00 Kč |
| 60192008 | DAB.DCM-GE | DCM-GE 80-1700/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 254 343,00 Kč |
| 60192009 | DAB.DCM-GE | DCM-GE 80-2410/A/BAQE/5,5T suchoběžné čerpadlo s měničem MCE55/C - zdvojené přírubové | 22-P | 1 | ks | 285 691,00 Kč |
| 60167293 | DAB.DCM-GE | DCM-GE 80-2700/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 358 749,00 Kč |
| 60167294 | DAB.DCM-GE | DCM-GE 80-3420/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 378 736,00 Kč |
| 60192023 | DAB.DCM-GE | DCM-GE 100- 510/A/BAQE/0,75 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 220 804,00 Kč |
| 60192024 | DAB.DCM-GE | DCM-GE 100- 865/A/BAQE/2,2 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 228 220,00 Kč |
| 60192014 | DAB.DCM-GE | DCM-GE 100-1020/A/BAQE/3 T suchoběžné čerpadlo s měničem MCE30/C - zdvojené přírubové | 22-P | 1 | ks | 237 617,00 Kč |
| 60192015 | DAB.DCM-GE | DCM-GE 100-1320/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE55/C - zdvojené přírubové | 22-P | 1 | ks | 268 054,00 Kč |
| 60192016 | DAB.DCM-GE | DCM-GE 100-1650/A/BAQE/5,5T suchoběžné čerpadlo s měničem MCE55/C - zdvojené přírubové | 22-P | 1 | ks | 299 279,00 Kč |
| 60167295 | DAB.DCM-GE | DCM-GE 100-2050/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 372 302,00 Kč |
| 60167296 | DAB.DCM-GE | DCM-GE 100-2550/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 392 272,00 Kč |
| 60167297 | DAB.DCM-GE | DCM-GE 100-3290/A/BAQE/15 T suchoběžné čerpadlo s měničem MCE150/C - zdvojené přírubové | 22-P | 1 | ks | 476 497,00 Kč |
| 60192017 | DAB.DCM-GE | DCM-GE 125-1075/A/BAQE/4 T suchoběžné čerpadlo s měničem MCE55/C - zdvojené přírubové | 22-P | 1 | ks | 291 670,00 Kč |
| 60192018 | DAB.DCM-GE | DCM-GE 125-1270/A/BAQE/5,5 T suchoběžné čerpadlo s měničem MCE55/C - zdvojené přírubové | 22-P | 1 | ks | 323 071,00 Kč |
| 60167298 | DAB.DCM-GE | DCM-GE 125-1560/A/BAQE/7,5 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 395 918,00 Kč |
| 60167299 | DAB.DCM-GE | DCM-GE 125-2100/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 416 028,00 Kč |
| 60167301 | DAB.DCM-GE | DCM-GE 125-2550/A/BAQE/15 T suchoběžné čerpadlo s měničem MCE150/C - zdvojené přírubové | 22-P | 1 | ks | 500 149,00 Kč |
| 60192019 | DAB.DCM-GE | DCM-GE 150- 955/A/BAQE/5,5 T suchoběžné čerpadlo s měničem MCE55/C - zdvojené přírubové | 22-P | 1 | ks | 345 898,00 Kč |
| 60167302 | DAB.DCM-GE | DCM-GE 150-1322/A/BAQE/7,5T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 424 864,00 Kč |
| 60167303 | DAB.DCM-GE | DCM-GE 150-1600/A/BAQE/11 T suchoběžné čerpadlo s měničem MCE110/C - zdvojené přírubové | 22-P | 1 | ks | 450 181,00 Kč |
| 60167304 | DAB.DCM-GE | DCM-GE 150-1950/A/BAQE/15 T suchoběžné čerpadlo s měničem MCE150/C - zdvojené přírubové | 22-P | 1 | ks | 527 885,00 Kč |
